Asse Y 56

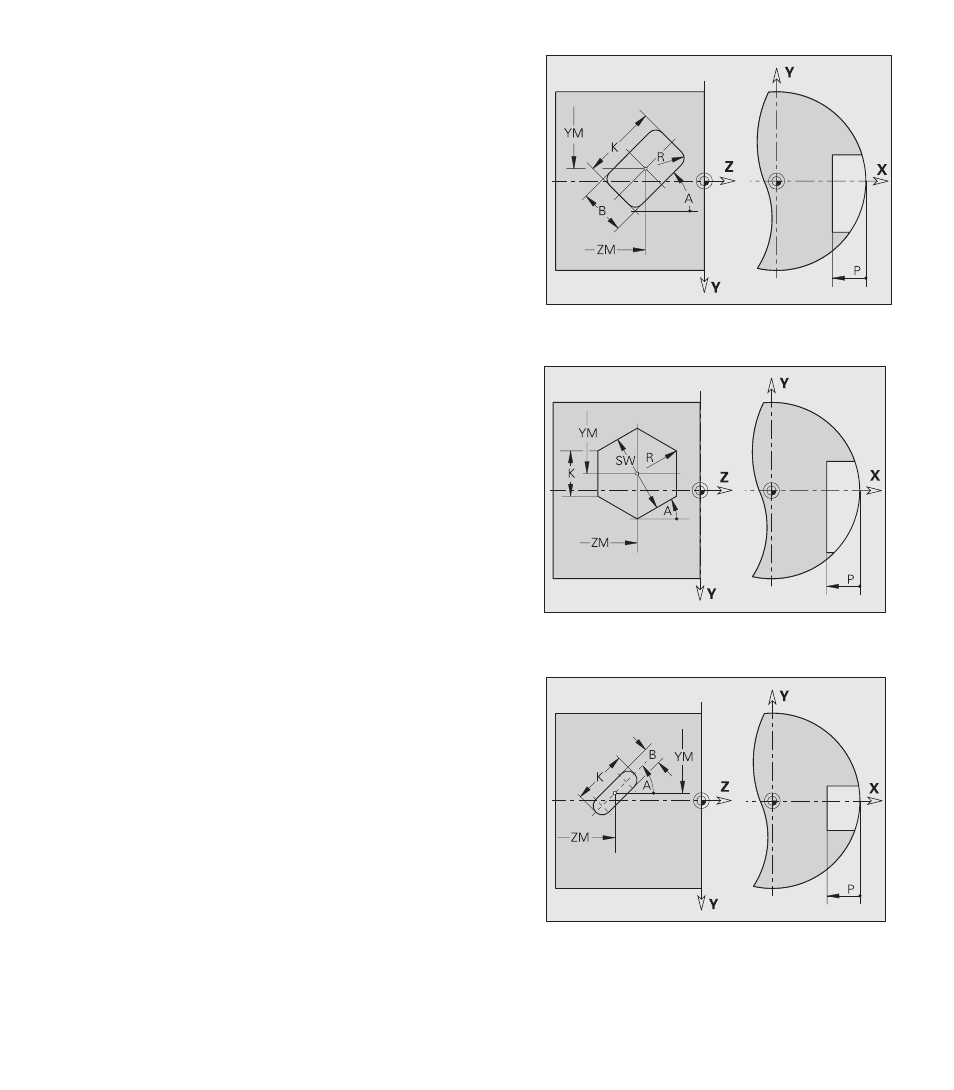

Poligono
Parametri
YM(Y), ZM(Z): Centro
A: Angolo di posizione (riferimento: asse Z positivo e lato del
poligono)
Q: Numero lati
K: Lunghezza lato o SW (apertura/raggio interno)
Smusso/Raccordo: larghezza smusso/raggio raccordo
P: Profondità tasca
4.1
.3
P
rofili
piano
YZ (vista dall'alto
)
Rettangolo
Parametri
YM(Y), ZM(Z): Centro
A: Angolo di posizione (riferimento: asse Z positivo e lato lon-
gitudinale del rettangolo)
K: Lunghezza rettangolo
B: Larghezza rettangolo
Smusso/Raccordo: larghezza smusso/raggio raccordo
P: Profondità tasca
Scanalatura lineare
Parametri
YM(Y), ZM(Z): Centro
A: Angolo di posizione scanalatura (riferimento: asse Z
positivo)
K: Lunghezza scanalatura
B: Larghezza scanalatura
P: Profondità tasca
