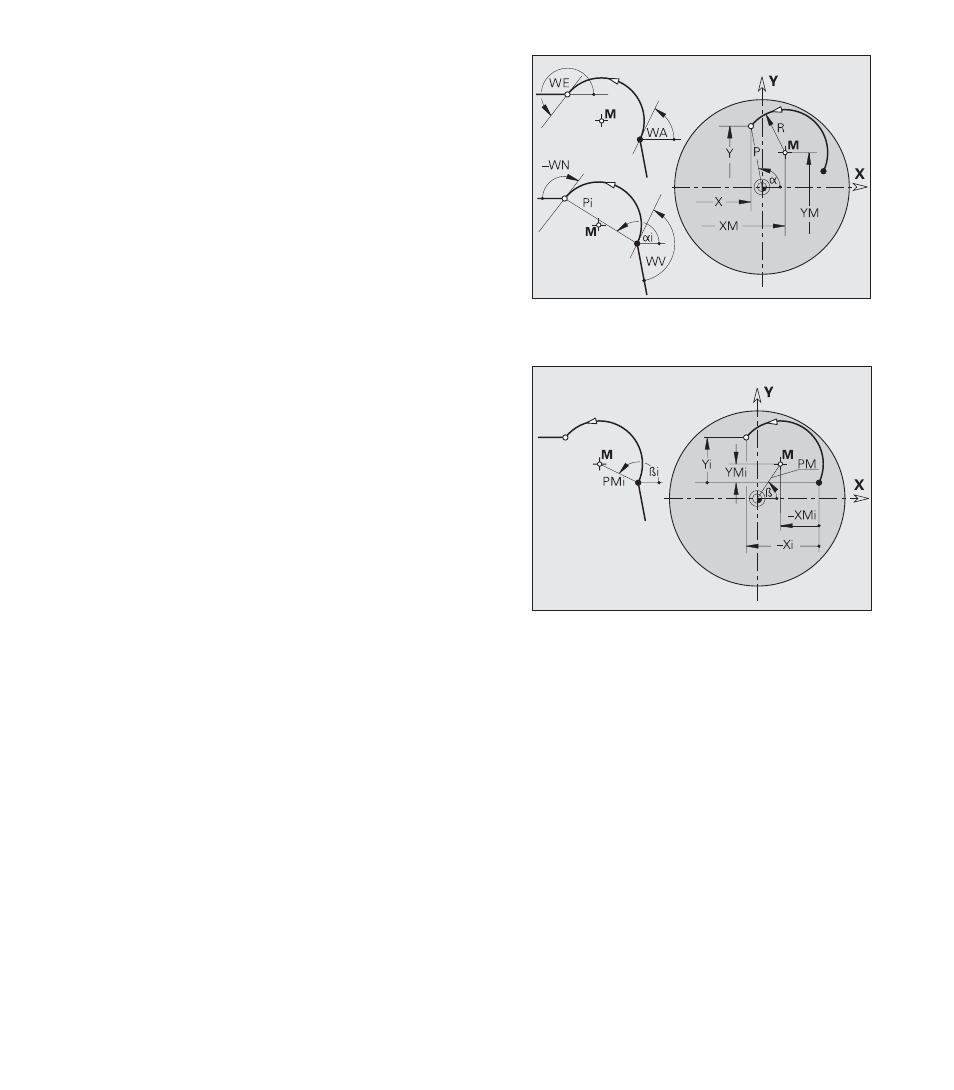

Esempio: Arco CCW (quotatura centro)
Arco
All'immissione di un arco si seleziona il senso di rotazione sulla
base dell'icona menu e si quota l'arco.
Parametri punto finale arco
X,Y:
Punto finale in coordinate cartesiane (X come quota raggio)
Xi, Yi: Distanza da punto iniziale a punto finale
P,
α:
Punto finale in coordinate polari (riferimento angolo
α: asse
X positivo)
Pi, αi: Punto finale polare, incrementale (Pi: distanza lineare tra
punto iniziale e punto finale; riferimento αi: angolo tra linea
immaginaria nel punto iniziale, parallelamente all'asse X e
linea punto iniziale – punto finale)
Parametri centro arco
XM, YM: Centro (XM come quota raggio)
XMi, YMi: Distanza da punto iniziale a centro in direzione X, Y
PM, β: Centro polare (riferimento angolo β: asse X positiva)
PMi, βi:Centro polare, incrementale (PMi: distanza lineare tra punto
iniziale e centro; riferimento βi: angolo tra linea immaginaria
nel punto iniziale, parallelamente all'asse X e linea punto
iniziale - centro)
Altri parametri
Raggio:Raggio arco
tangenziale/non tangenziale: definizione passaggio al successivo
elemento del profilo
WA: Angolo tra asse X positivo e tangente nel punto di partenza
dell'arco
WE: Angolo tra asse X positivo e tangente nel punto finale
dell'arco
WV: Angolo tra elemento precedente e tangente nel punto di
partenza dell'arco
WN: Angolo tra tangente nel punto finale dell'arco ed elemento
successivo
WV, WN:
■ l'angolo va dall'elemento precedente/successivo al nuovo
elemento in senso antiorario
■ arco come elemento procedente/successivo: angolo
rispetto a tangente
Esempio: Arco CCW (quotatura punto finale)
