HEIDENHAIN CNC-PILOT 4290 3

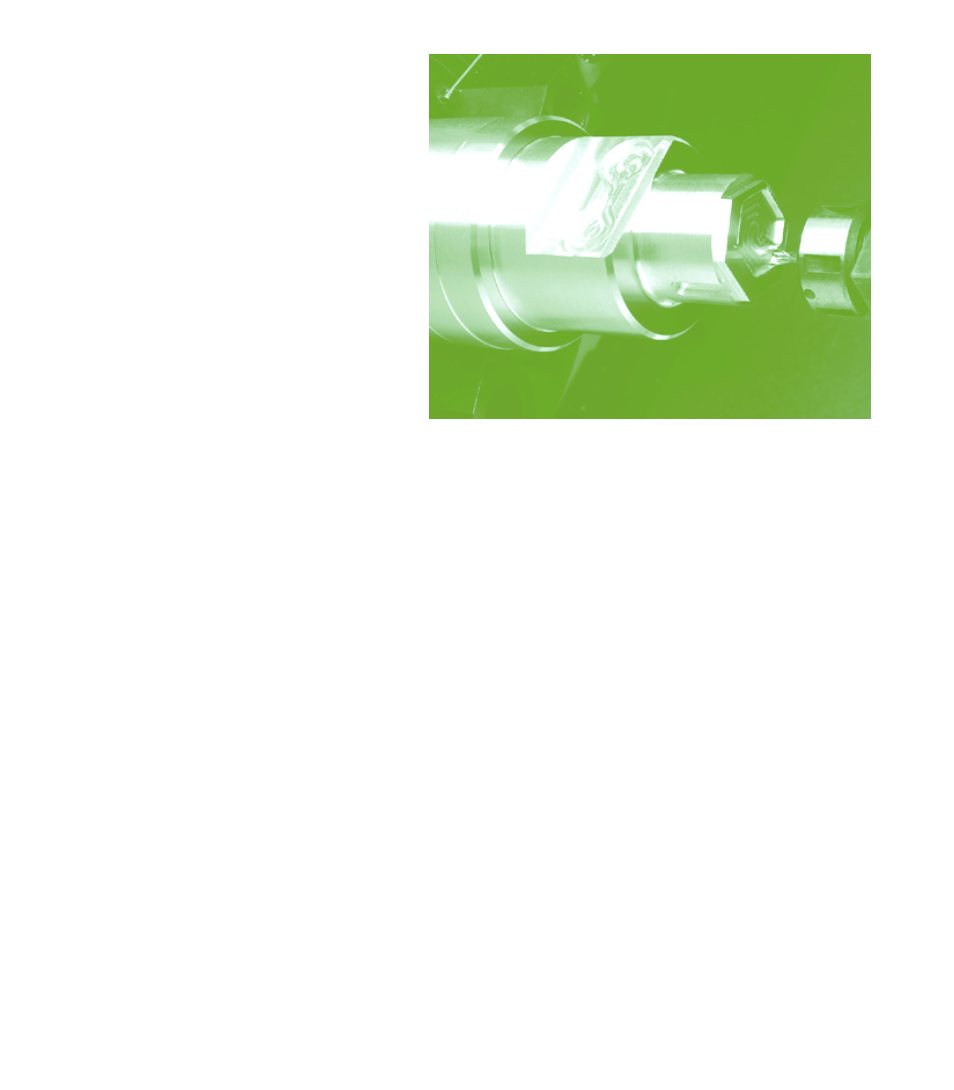

1 L'asse Y
L'asse Y consente di eseguire lavorazioni di foratura
e fresatura sulla superficie frontale e sul lato
posteriore nonché sulla superficie cilindrica.
Quando si impiega l'asse Y, due assi si interpolano
in lineare o circolare nel piano di lavorazione
predefinito, mentre il terzo asse si interpola in linea-
re. Possono essere ad esempio prodotte
scanalature o tasche con superfici di base piane e
bordi di scanalature perpendicolari. Predefinendo
l'angolo del mandrino si determina la posizione del
profilo di fresatura sul pezzo.
Il CNC PILOT supporta la creazione di programmi NC
con l'asse Y in:
■ DIN PLUS
■ Definizione profilo TURN PLUS
■ Generazione piano di lavoro TURN PLUS
La separazione di descrizione profilo e
”lavorazione” vale anche per lavori di fresatura con
l'asse Y. La riproduzione del profilo non viene
eseguita per lavorazioni di fresatura.
I profili dell'asse Y sono contrassegnati con parole
chiave (identificativi delle sezioni).
La Simulazione grafica mostra la lavorazione di
fresatura nelle note finestre di vista ruotata,
superficie frontale e superficie cilindrica nonché
nella ”vista laterale (YZ)”.
1 L'asse
Y
