S 2 Asse Y in DIN PLUS
Profondità di fresatura, posizione del profilo
Il ”piano di riferimento” ovvero il ”diametro di riferimento” si
definisce nell'identificativo della sezione. La profondità e la
posizione di un profilo di fresatura (tasca, isola) si descrivono nella
definizione profilo:
■ con ”Profondità P” nell'istruzione G308 precedentemente
programmata
■ in alternativa per matrici: parametro ciclo ”Profondità P”

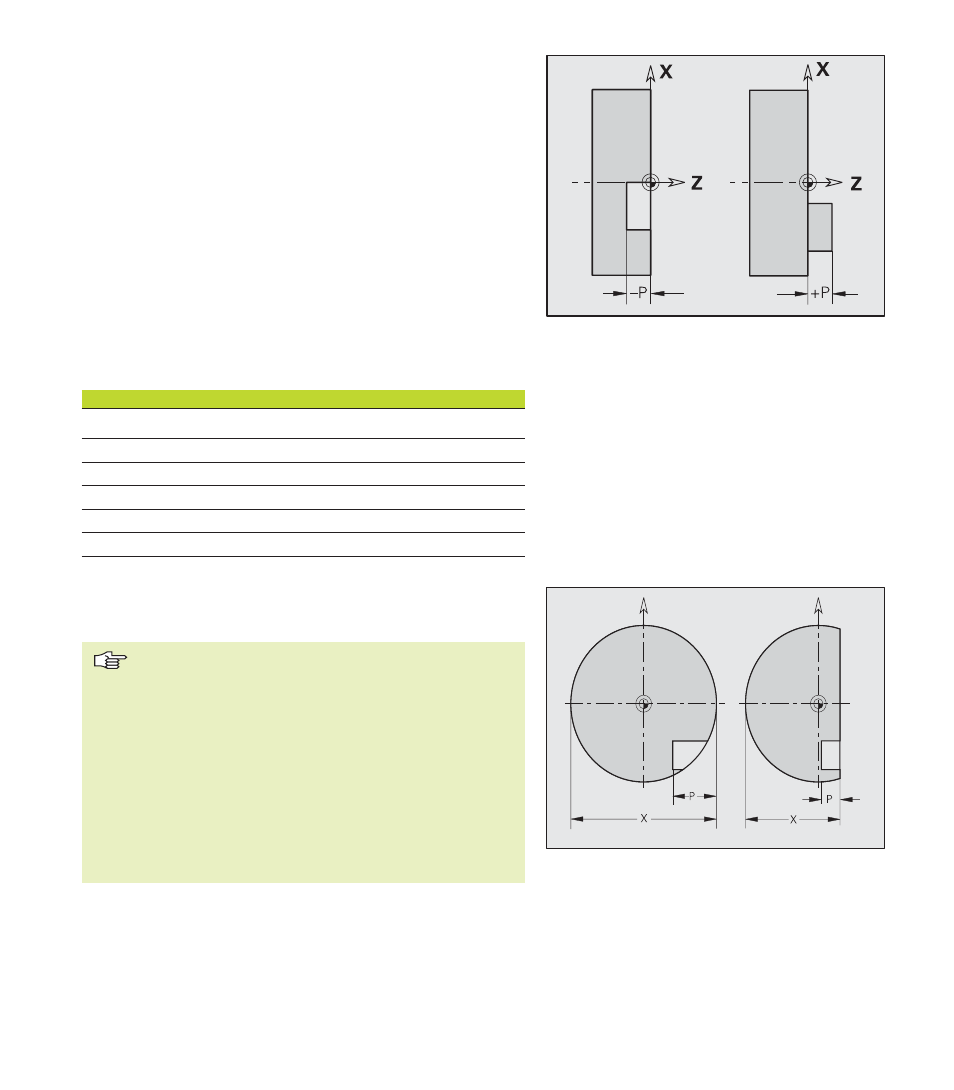

Il segno di ”Profondità P” determina la posizione del profilo di
fresatura:
■ P<0: tasca
■ P>0: isola
La tabella illustra la correlazione tra identificativo sezione e segno di
”Profondità P” per la posizione del profilo di fresatura. I cicli di
fresatura funzionano da ”superficie” in direzione ”fondo fresatura”.
Sezione P Superficie Fondo fres.
SUPERFICIE FRONTALE Y P<0 Z Z+P
SUPERFICIE FRONTALE Y P>0 Z+P Z
LATO POSTERIORE Y P<0 Z Z–P
LATO POSTERIORE Y P>0 Z–P Z
SUPERFICIE CILINDRICA Y P<0 X X+(P*2)
SUPERFICIE CILINDRICA Y P>0 X+(P*2) X
X: Diametro di riferimento da identificativo sezione
Z: Piano di riferimento da identificativo sezione
P: ”Profondità” da G308 o parametro ciclo
Per ”P” tenere presente che la somma di un numero
negativo riduce il risultato; la sottrazione di un numero
negativo lo aumenta.
Isole: i cicli di fresatura di superfici fresano la superficie
completa descritta nella definizione profilo. Non vengono
considerate le isole definite nell'ambito di tale
superficie.
PianoYZ (SUPERFICIE CILINDRICA Y):
■ La ”Profondità P” si riferisce al ”diametro di
riferimento”.
■ Se il profilo viene fresato su una superficie
precedentemente lavorata, quest'ultima è da
considerarsi come ”diametro di riferimento”.
