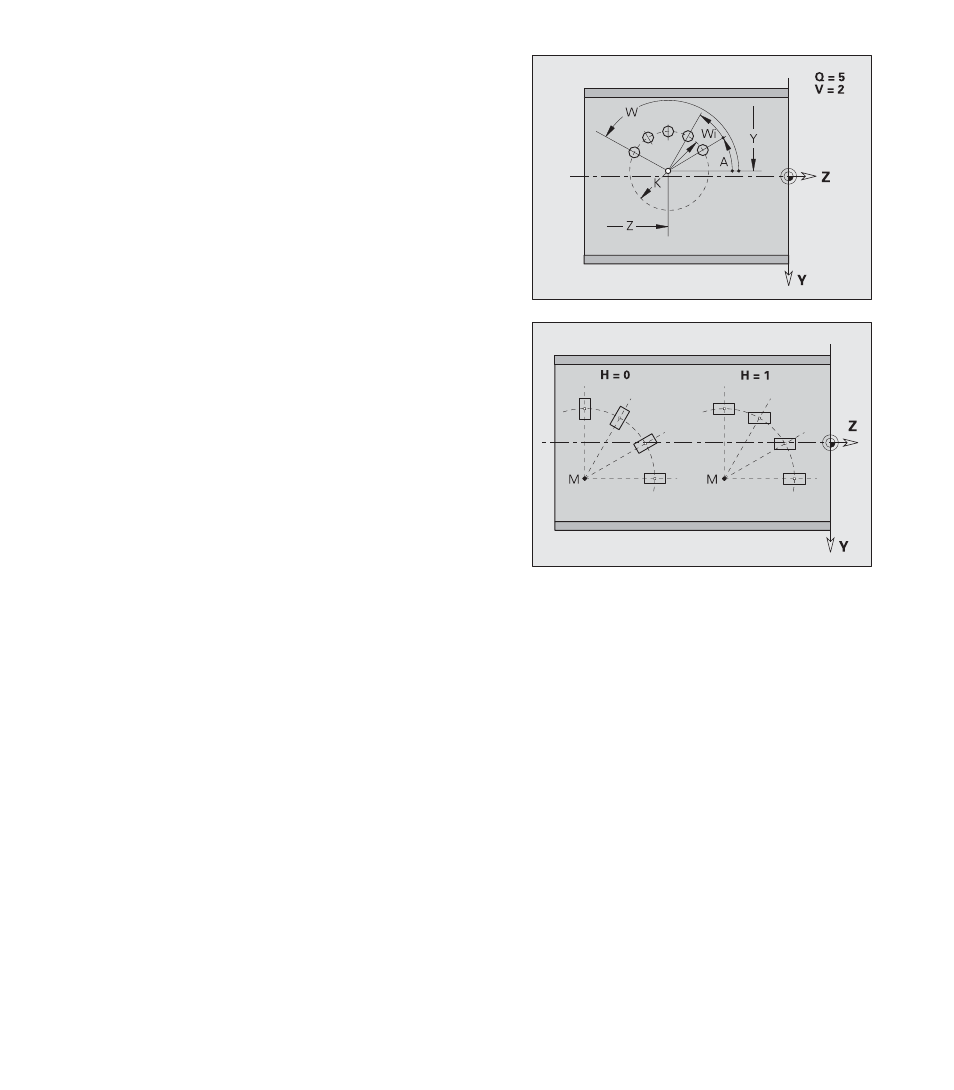

Sagoma circolare piano YZ G482-Geo
L'istruzione G482 definisce una sagoma circolare nel piano YZ.
L'istruzione G482 agisce sulla matrice definita nel blocco
successivo (G380..385, G387).
Note per la programmazione
■ Programmare foro/matrice nel blocco successivo senza centro –
Eccezione: scanalatura circolare. Se per la scanalatura circolare
si programma il ”Centro curva X, Y”, esso viene sommato alla
posizione della sagoma (vedi manuale utente – 4.7.9 Sagoma
circolare con scanalature circolari”).
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la
matrice nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici – default: 1
K: Diametro sagoma
A: Angolo iniziale – Posizione prima matrice (riferimento: asse
Z positivo) – default: 0°
W: Angolo finale – Posizione ultima matrice (riferimento: asse Z
positivo) – default: 360°
Wi: Distanza tra due matrici
V: Direzione (orientamento) – default: 0
■ V=0 – senza W: configurazione cerchio
■ V=0 – con W: configurazione su arco più lungo
■ V=0 – con Wi: segno di Wi determina la direzione (Wi<0:
sagoma in senso orario)
■ V=1 – con W: sagoma in senso orario
■ V=1 – con Wi: sagoma in senso orario (segno di Wi
irrilevante)
■ V=2 – con W: sagoma in senso antiorario
■ V=2 – con Wi: sagoma in senso antiorario (segno di Wi
irrilevante)
Y, Z: Centro sagoma
H: Posizione matrici – default: 0
■ H=0: posizione normale – le matrici vengono ruotate
intorno al centro del cerchio (rotazione)
■ H=1: posizione originale – la posizione della matrice in
riferimento al sistema di coordinate rimane immutata
(traslazione)
