Asse Y 14
2.2.1 Pr
ofili piano XY (superficie frontale e lato post
e
rior

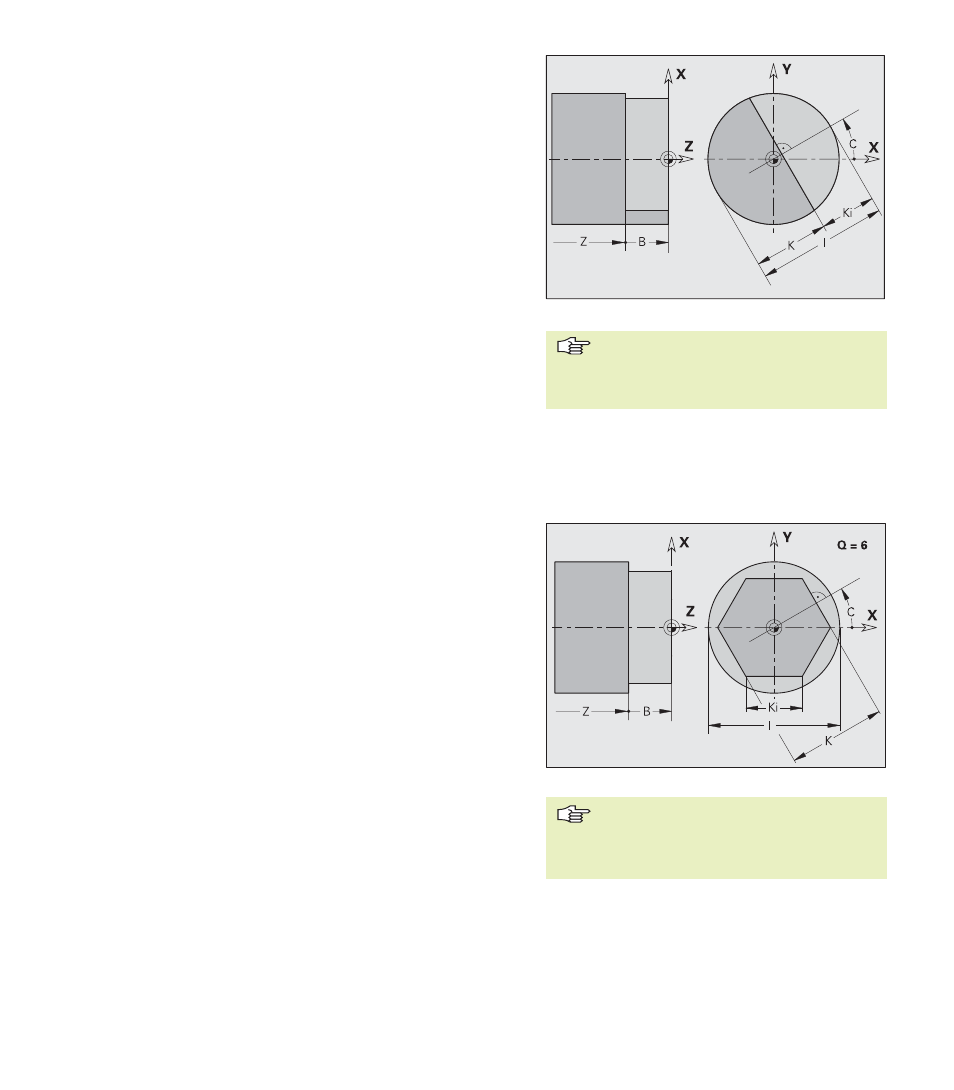

e) Superficie singola G376-Geo
L'istruzione G376 definisce una superficie nel piano XY.
Parametri
Z:
Lato di riferimento – Nessuna immissione: ”Z” da
identificativo sezione
K: Spessore residuo
Ki: Profondità
B: Larghezza (riferimento: lato di riferimento Z)
■ B<0: superficie in direzione Z negativa
■ B>0: superficie in direzione Z positiva
I: Diametro superficie
■ Nessuna immissione: ”X” da identificativo sezione
■ ”I” sovrascrive ”X” da identificativo sezione
C: Angolo di posizione perpendicolare alla superficie –
Nessuna immissione: ”C” da identificativo sezione
Il segno di ”Larghezza B” viene elaborato
indipendentemente dal fatto che la
superficie si trovi sulla superficie frontale
o sul lato posteriore.
Superfici poligonali G477-Geo
L'istruzione G477 definisce superfici poligonali nel piano XY.
Parametri
Z:
Lato di riferimento – Nessuna immissione: ”Z” da
identificativo sezione
K: Diametro cerchio interno (apertura)
Ki: Lunghezza lato
B: Larghezza (riferimento: lato di riferimento Z)
■ B<0: superficie in direzione Z negativa
■ B>0: superficie in direzione Z positiva
C: Angolo di posizione perpendicolare alla superficie –
Nessuna immissione: ”C” da identificativo sezione
Q: Numero superfici (Q ‡ 2)
I: Diametro superficie
■ Nessuna immissione: ”X” da identificativo sezione
■ ”I” sovrascrive ”X” da identificativo sezione Il segno di ”Larghezza B” viene elaborato
indipendentemente dal fatto che la
superficie si trovi sulla superficie frontale
o sul lato posteriore.
