Asse Y 58

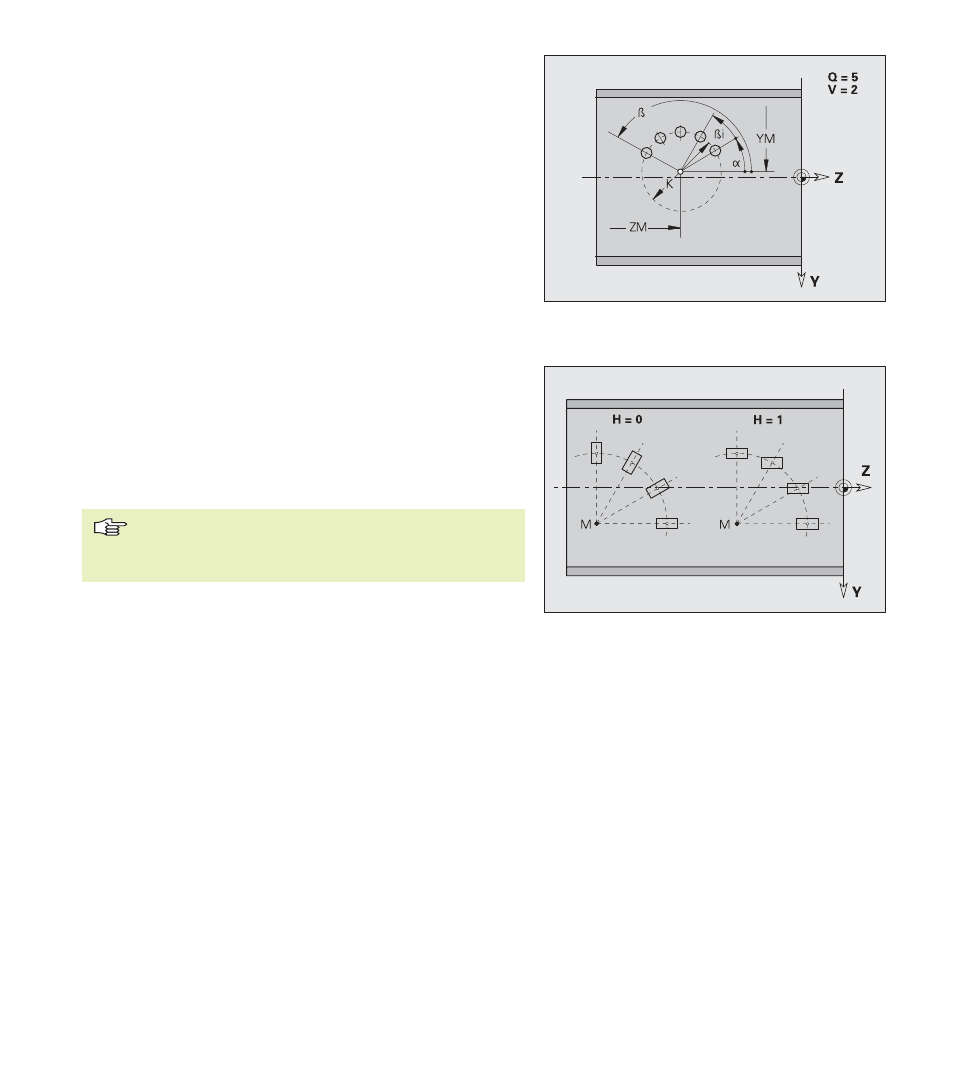

Sagoma di fori circolare, sagoma di matrici circolare
Parametri
YM(Y), ZM(Z): Centro sagoma
Raggio:Raggio sagoma fori/matrici
K: Diametro sagoma fori/matrici
α(A):
Posizione primo foro/matrice (riferimento: angolo rispetto ad
asse X positivo)
Orientamento:
■ in senso orario
■ in senso antiorario
Casi speciali:
■ senza
α e β: configurazione del cerchio completo, ad
iniziare da 0°
■ senza β: configurazione del cerchio completo
Q: Numero fori/matrici
β(W): Posizione ultimo foro/matrice (riferimento: angolo rispetto
ad asse X positivo)
βi(W): Distanza tra fori/matrici
Posizione:
(solo per matrici)
■ Posizione normale: la matrice iniziale viene ruotata intorno
al centro della sagoma (rotazione intorno al centro sagoma)
■ Posizione originale: la posizione della matrice rimane
uguale (traslazione)
Descrizione foro/Descrizione matrice
Per matrici con scanalature circolari il ”Centro curva” si
somma alla posizione sagoma (vedi manuale utente
”
4.7.11 Sagome circolari con scanalature circolari”).
4.1
.3
P
rofili
piano
YZ (vista dall'alto
)
