Asse Y
46
4.1
.2
P
rofili piano XY (superficie frontale e lato post
e
rior
e)
4.1.2
Profili piano XY (superficie frontale e lato
posteriore)
Punto di partenza profilo
X, Y:
Punto iniziale profilo in coordinate cartesiane (X come quota
raggio)
P,
α:
Punto iniziale profilo in coordinate polari (riferimento angolo
α: asse X positivo)
Percorso
All'immissione di un percorso si seleziona la direzione sulla base
dell'icona menu e si quota il percorso.

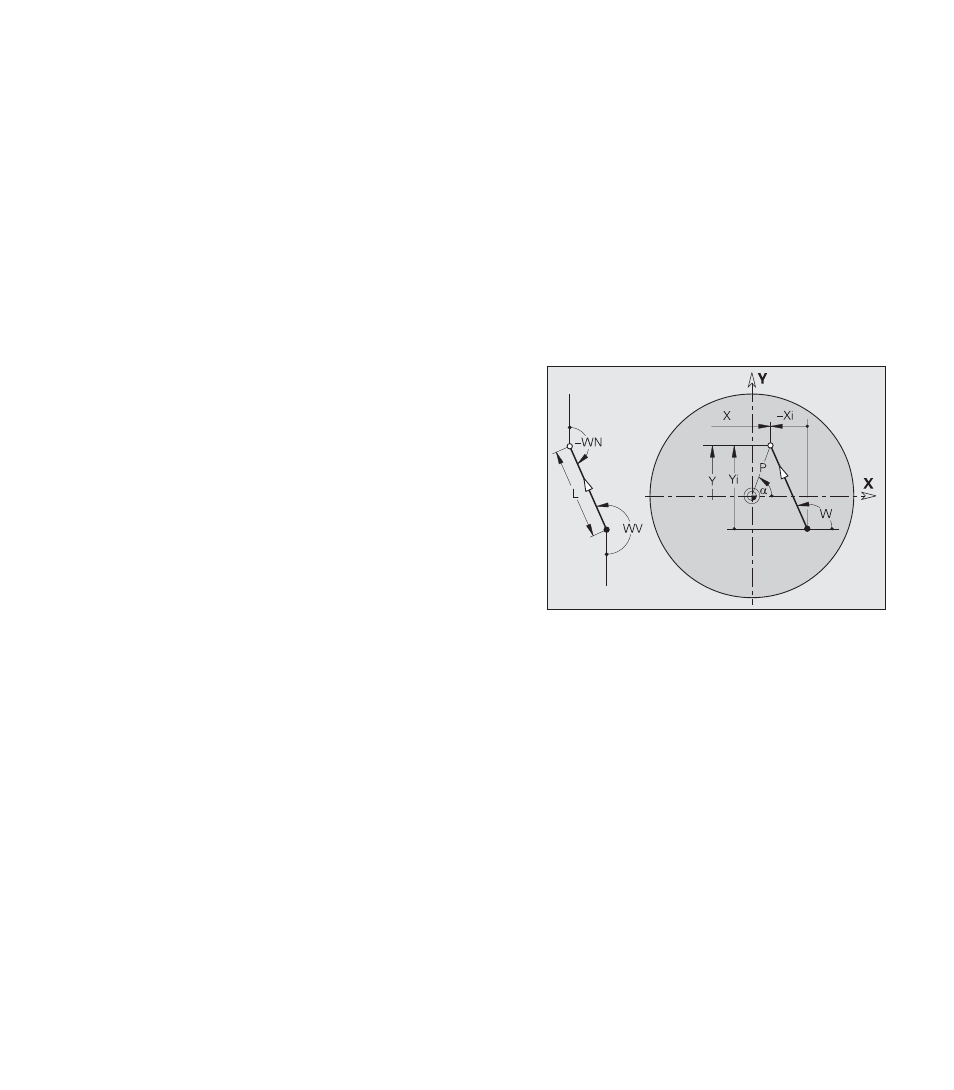

Parametri
X, Y:
Punto finale in coordinate cartesiane (X come quota raggio)
Xi, Yi:
Distanza da punto iniziale a punto finale
P,
α:
Punto finale in coordinate polari (riferimento angolo
α: asse
X
positivo)
W(A):
Angolo percorso (riferimento: vedi grafica ausiliaria)
WV:
Angolo rispetto a elemento precedente
WN:
Angolo rispetto a elemento successivo
WV, WN:
■
l'angolo va dall'elemento precedente/successivo al nuovo
elemento in senso antiorario
■
arco come elemento procedente/successivo: angolo
rispetto a tangente
L:
Lunghezza percorso
tangenziale/non tangenziale: definizione passaggio al successivo
elemento del profilo
