HEIDENHAIN CNC-PILOT 4290 17

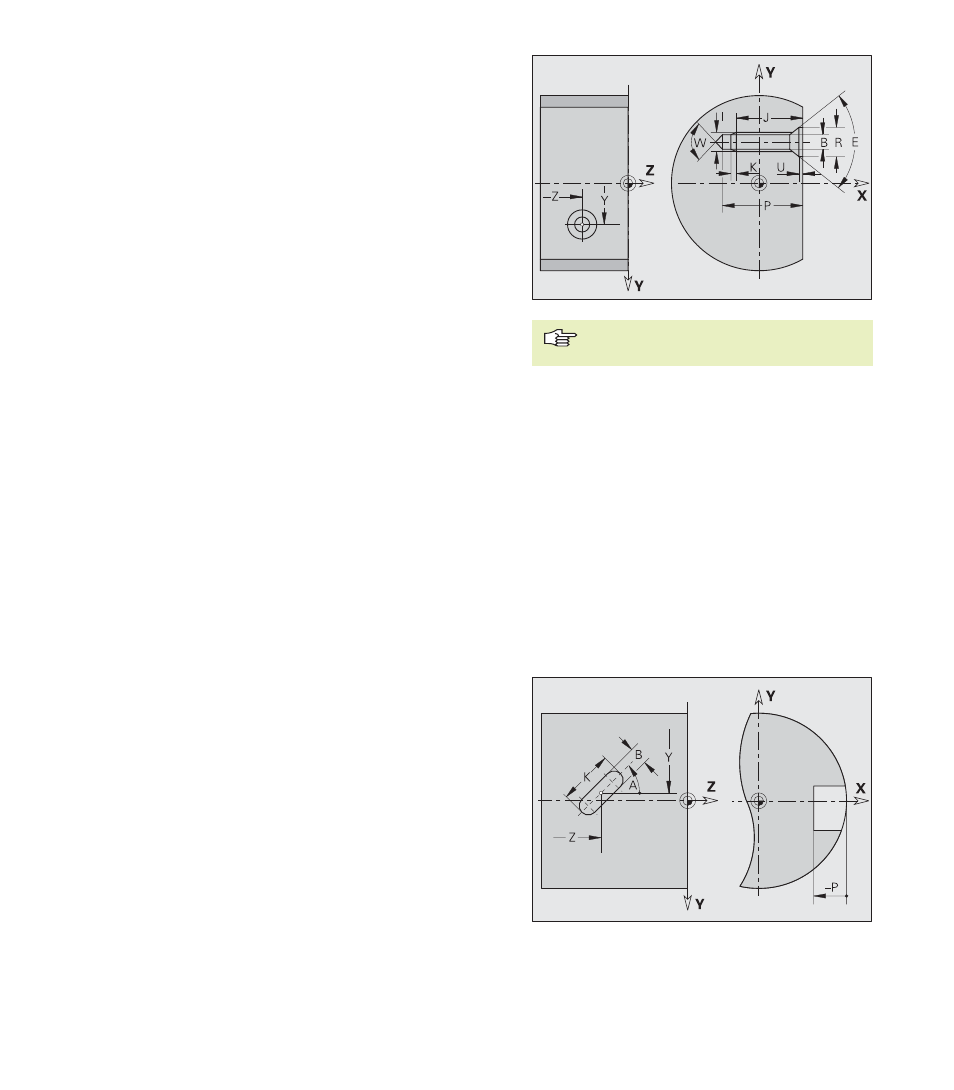

Foro G380-Geo
L'istruzione G380 definisce un foro singolo con allargatura e filetto
nel piano YZ.
Parametri
Y, Z:
Centro foro
B: Diametro foro
P: Profondità foro (profondità di foro e allargatura - senza punta
di foratura o centratura)
W: Angolo al vertice – default: 180°
R: Diametro di allargatura
U: Profondità di allargatura
E: Angolo di allargatura
I: Diametro filetto
J: Profondità filetto
K: Imbocco filetto (lunghezza uscita)
F: Passo filetto
V: Filetto sinistrorso o destrorso – default: 0
■ V=0: filetto destrorso
■ V=1: filetto sinistrorso
A: Angolo – inclinazione foro (riferimento: asse X positivo;
intervallo: –90° < A < 90°)
O: Diametro di centratura
Lavorare con G71...G74 i fori definiti con
G380-Geo.
Scanalatura lineare G381-Geo
L'istruzione G381 definisce una scanalatura lineare nel piano YZ.
Parametri
Y, Z:
Centro scanalatura
X: Diametro di riferimento
■ Nessuna immissione: ”X” da identificativo sezione
■ ”X” da G381 sovrascrive ”X” da identificativo sezione
K: Lunghezza scanalatura
B: Larghezza scanalatura
A: Angolo asse longitudinale scanalatura (riferimento: asse Z
positivo) – default: 0°
P: Profondità tasca – Nessuna immissione: ”P” da G308
2.2.2 Pr
ofili piano
Y
Z
(vista dall'alt
o
)
