Asse Y 12
Sagoma lineare piano XY G471-Geo

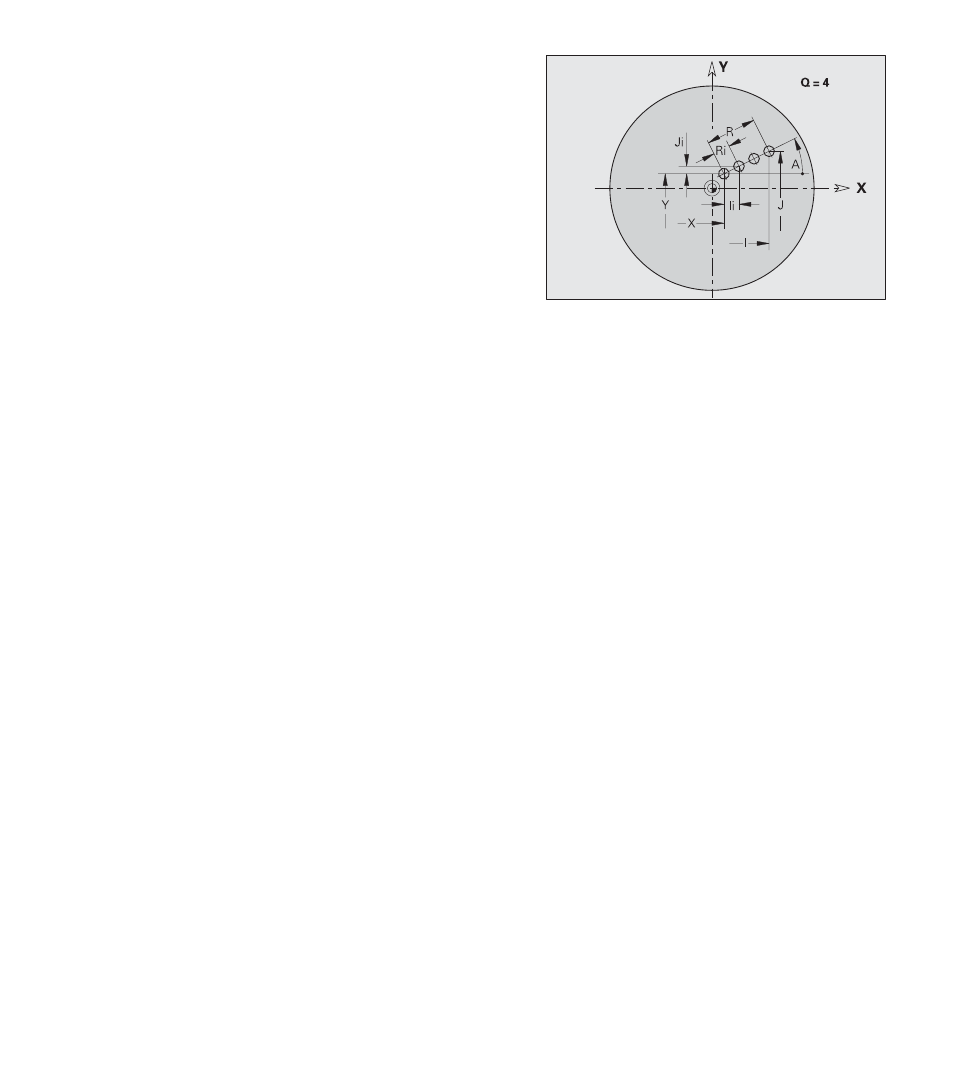

L'istruzione G471 definisce una sagoma lineare nel piano XY.
L'istruzione G471 agisce sul foro o sulla matrice definito nel blocco
successivo (G370..375, G377).
Note per la programmazione
■ Programmare foro/matrice nel blocco successivo senza centro.
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la
matrice nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici
X, Y: Punto iniziale sagoma (X come quota raggio)
I, J: Punto finale sagoma (I=direzione X, J=direzione Y; I come
quota raggio)
Ii, Ji: Distanza tra due matrici (in direzione X/Y)
A: Angolo asse longitudinale sagoma (riferimento: asse X
positivo)
R: Lunghezza totale sagoma
Ri: Distanza tra due matrici (distanza sagome)
2.2.1 Pr
ofili piano XY (superficie frontale e lato post
e
rior
e)
