Asse Y 32
2.3.4 Cicli di fr
esatur
a
Fresatura tasca - finitura G846
L'istruzione G846 rifinisce profili chiusi definiti nel piano XY o YZ e
matrici delle sezioni programma:
■ SUPERFICIE FRONTALE Y
■ LATO POSTERIORE Y
■ SUPERFICIE CILINDRICA Y
Lavorazioni con asse C: vedi manuale utente ” 4.8.15 Cicli di
fresatura”

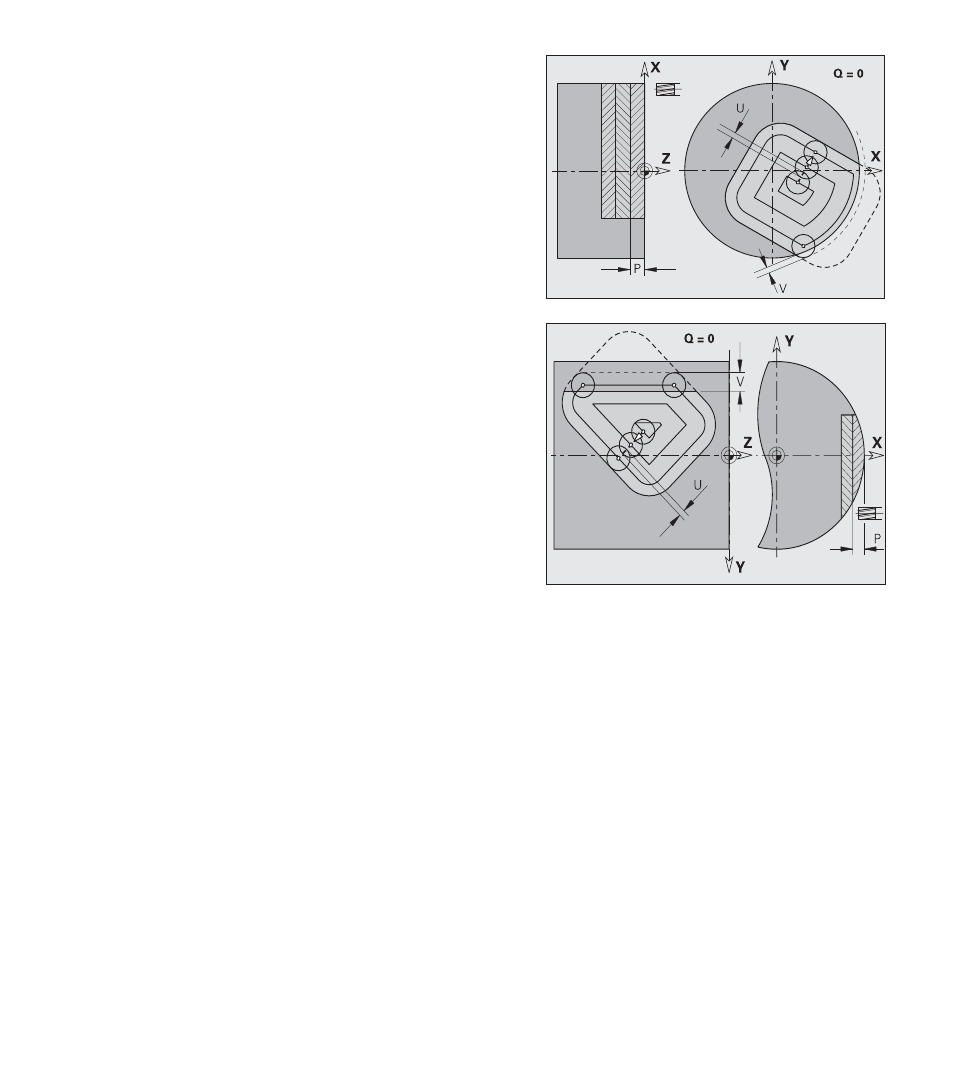

”U” definisce la sovrapposizione delle traiettorie di fresatura. ”V”
definisce il valore di cui la fresa deve sporgere dal raggio esterno
(riferimento: diametro fresa).
Sulla direzione di fresaturasi interagisce con la ”Direzione di
fresatura H”, la ”Direzione di lavorazione Q” e il senso di rotazione
della fresa (vedi manuale utente
4.8.15 Cicli di fresatura”).
Esecuzione ciclo
1 Posizione di partenza (X, Y, Z, C) = posizione prima del ciclo
2 Calcolo della configurazione di taglio (avanzamenti in piano,
avanzamenti in profondità)
3 Avvicinamento a distanza di sicurezza e avanzamento per la prima
profondità di fresatura
4 Fresatura in un piano
5 Sollevamento a distanza di sicurezza, avvicinamento e
avanzamento per la successiva profondità di fresatura
6 Ripetizione di 4...5, fino a completare la fresatura dell'intera
superficie
7 Ritorno in conformità a ”Piano di ritorno J”
Parametri
NS:
Numero blocco – Riferimento alla descrizione profilo
P: Profondità di fresatura (massima) (avanzamento in piano)
R: Raggio arco di avvicinamento/allontanamento – default: 0
■ R=0: l'elemento del profilo viene raggiunto direttamente;
avanzamento su punto di avvicinamento al di sopra del pia-
no di fresatura – quindi avanzamento verticale in profondità
■ R>0: la fresa percorre l'arco di avvicinamento/
allontanamento che si unisce tangenzialmente all'elemento
del profilo
U: Fattore di sovrapposizione (minimo), (sovrapposizione =
U*diametro fresa) – default: 0,5
V: Fattore di sovracorsa (se il profilo di fresatura sporge dal
profilo di tornitura)
■ 0: fresatura completa del profilo definito
■ 0 < V † 1: sovracorsa = V*diametro fresa
H: Direzione di fresatura – default: 0
■ H=0: discorde
■ H=1: concorde
F: Avanzamento di lavorazione (per
avanzamento in profondità) – default:
avanzamento attivo
E: Avanzamento ridotto per elementi circolari –
Nessuna immissione: avanzamento attuale
J: Piano di ritorno – Nessuna immissione:
l'utensile ritorna sulla posizione di partenza
■ Piano XY: posizione di ritorno in direzione
Z
■ Piano YZ: posizione di ritorno in direzione
X (quota diametro)
Q: Direzione di lavorazione – default: 0
■ Q=0: dall'interno verso l'esterno
■ Q=1: dall'esterno verso l'interno
