HEIDENHAIN CNC-PILOT 4290 7

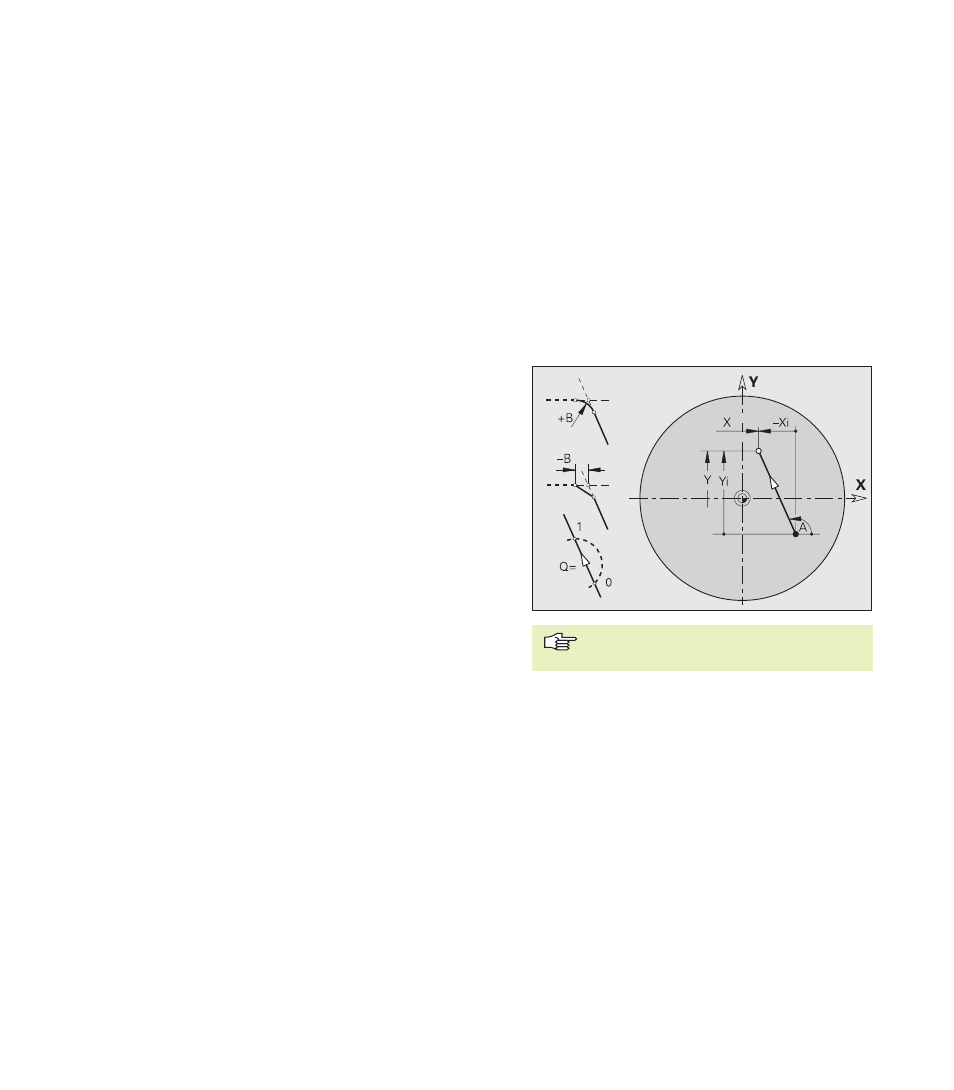

Percorso G171-Geo
L'istruzione G171 definisce un percorso in un profilo del piano XY.
”Smusso/Arrotondamento B” definisce il passaggio al successivo
elemento del profilo. Programmare il punto finale teorico
dell'elemento del profilo se si indica uno smusso/arrotondamento.
”Selezione punto di intersezione Q” definisce il punto finale se il
percorso interseca un arco e il punto finale non è definito.
Parametri
X,Y:
Punto finale (X come quota raggio)
A: Angolo rispetto ad asse X positivo
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
Q: Selezione punto di intersezione – default: 0
■ Q=0: punto di intersezione vicino
■ Q=1: punto di intersezione lontano
2.2.1 Pr
ofili piano XY (superficie frontale e lato post
e
rior
e) 2.2 Funzioni G per la descrizione
profilo
2.2.1 Profili piano XY (superficie frontale e lato
posteriore)
Punto di partenza profilo G170-Geo
L'istruzione G170 definisce il punto iniziale di un profilo nel piano
XY.
Parametro
X,Y:
Punto iniziale profilo (X come quota raggio)
Programmazione X, Y: assoluta,
incrementale, modale o ”?”
