HEIDENHAIN CNC-PILOT 4290 5
Limitazione di taglio
Se parti del profilo di fresatura si trovano al di fuori del profilo di
tornitura, la superficie da lavorare si limita con il ”Diametro
superficie X / Diametro di riferimento X” (parametri
dell'identificativo sezione o della definizione matrice).
2
Asse
Y
i
n
D
IN
P
L
U
S

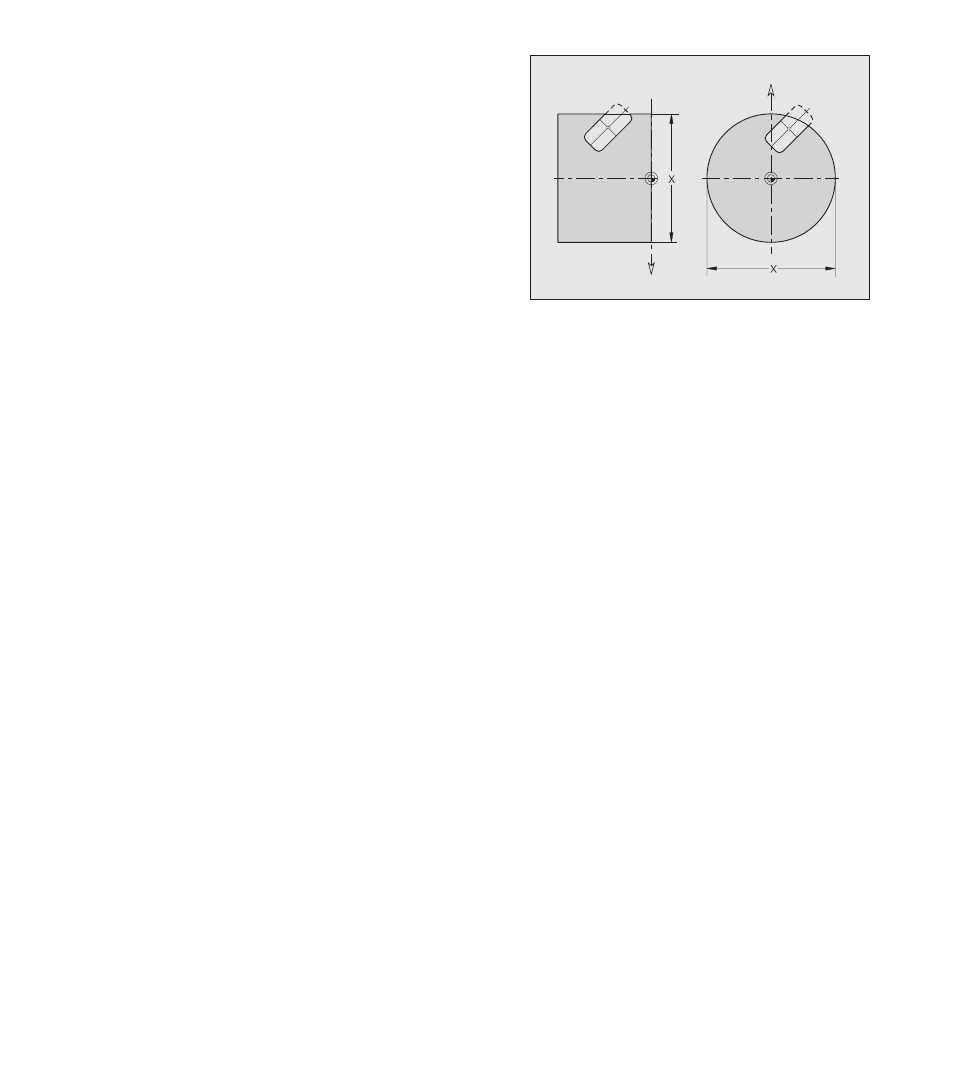

Limitazione di taglio piano YZ e piano XY.
Profili in diversi piani
I profili gerarchicamente annidati (ad esempio tasca in una tasca) si
programmano come descritto di seguito.
■ Definire un identificativo sezione per ogni tasca/isola oppure
■ Cominciare con ”G308 Inizio tasca/isola” e terminare con ”G309
Fine tasca/isola”.
