Asse Y 30

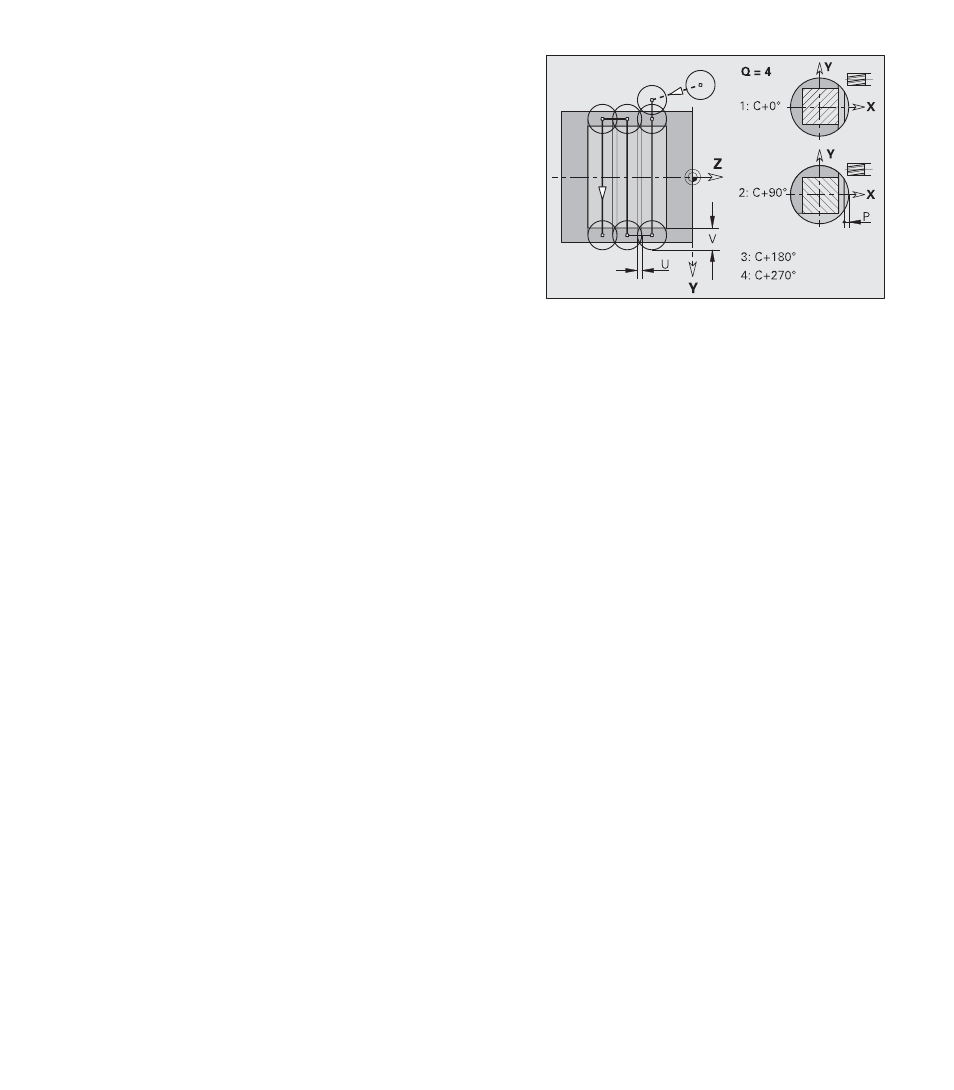

Fresatura poligonale - finitura G844
L'istruzione G844 rifinisce superfici poligonali definite con G477-
Geo (piano XY) o G487-Geo (piano YZ). Il ciclo fresa dall'esterno ver-
so l'interno.
”U” definisce la sovrapposizione delle traiettorie di fresatura. ”V”
definisce il valore di cui la fresa deve sporgere dal raggio esterno.
(”U, V” si riferiscono al diametro della fresa.)
L'avanzamento della fresa viene eseguito al di fuori del materiale.
Esecuzione ciclo
1 Posizione di partenza (X, Y, Z, C) = posizione prima del ciclo
2 Calcolo della configurazione di taglio (avanzamenti in piano,
avanzamenti in profondità) e delle posizioni mandrino
3 Rotazione del mandrino su prima posizione, avvicinamento della
fresa a distanza di sicurezza e avanzamento per la prima
profondità di fresatura
4 Fresatura in un piano
5 Sollevamento a distanza di sicurezza, avvicinamento e
avanzamento per la successiva profondità di fresatura
6 Ripetizione di 4...5, fino a completare la fresatura dell'intera
superficie
7 Ritorno dell'utensile in conformità a ”Piano di ritorno J”;
rotazione del mandrino su successiva posizione, avvicinamento
della fresa a distanza di sicurezza e avanzamento per il primo pia-
no di fresatura
8 Ripetizione di 4...7, fino a completare la fresatura di tutte le
superfici poligonali
9 Ritorno in conformità a ”Piano di ritorno J”
Parametri
NS:
Numero blocco – Riferimento alla descrizione profilo
H: Direzione di fresatura (riferita alla lavorazione dei fianchi) –
default: 0
■ H=0: discorde
■ H=1: concorde
P: Profondità di fresatura (massima) (avanzamento in piano)
U: Fattore di sovrapposizione (minimo), (sovrapposizione =
U*diametro fresa) – default: 0,5
V: Fattore di sovracorsa (sovracorsa = V*diametro fresa) –
default: 0,5
F: Avanzamento di lavorazione (per avanzamento in profondità)
– default: avanzamento attivo
J: Piano di ritorno – Nessuna immissione: l'utensile ritorna
sulla posizione di partenza
■ Piano XY: posizione di ritorno in direzione Z
■ Piano YZ: posizione di ritorno in direzione X (quota
diametro)
