HEIDENHAIN CNC-PILOT 4290 51
4.1
.2
P
rofili piano XY (superficie frontale e lato post
e
rior

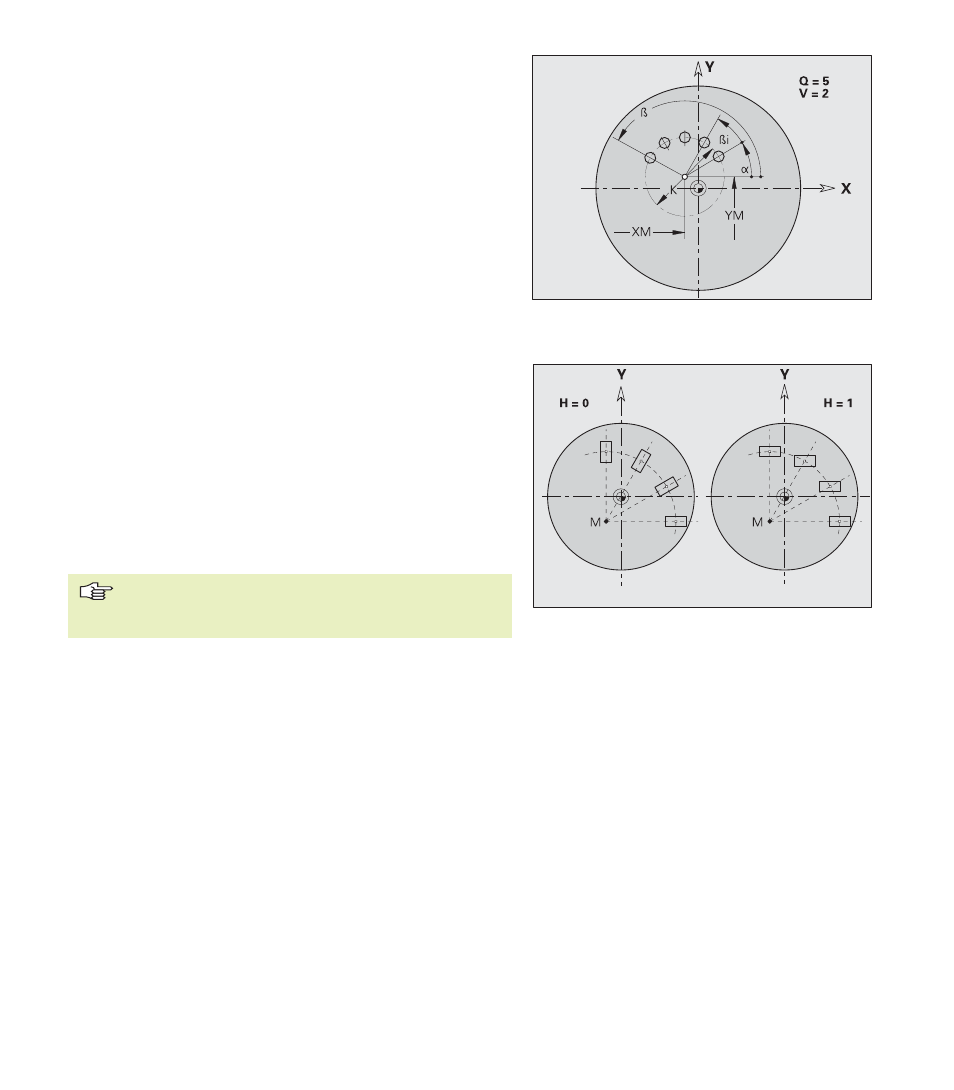

e) Sagoma di fori circolare, sagoma di matrici circolare
Parametri
XM(X), YM(Y): Centro sagoma in coordinate cartesiane (XM come
quota raggio)
PM, α: Centro sagoma in coordinate polari (riferimento angolo α:
asse X positivo)
Q: Numero matrici
Orientamento:
■ in senso orario
■ in senso antiorario
Casi speciali:
■ senza
α e β: configurazione del cerchio completo, ad
iniziare da 0°
■ senza β: configurazione del cerchio completo
K: Diametro sagoma o raggio
α(A): Angolo iniziale – Posizione prima matrice (riferimento: asse
X)
β(W): Angolo finale – Posizione ultima matrice (riferimento: asse
X)
βi(Wi): Distanza tra fori/matrici
Per matrici (fuori dal cerchio) si definisce nella relativa descrizione la
”Posizione matrici”:
■ Posizione normale (H=0): la matrice di partenza viene
ruotata intorno al centro della sagoma (rotazione intorno al
centro della sagoma)
■ Posizione originale (H=1): la posizione della matrice di
partenza rimane inalterata (traslazione)
Descrizione foro/Descrizione matrice
Per matrici con scanalature circolari il ”Centro curva” si
somma alla posizione sagoma (vedi manuale utente
”
4.7.11 Sagome circolari con scanalature circolari”).
