HEIDENHAIN CNC-PILOT 4290 43

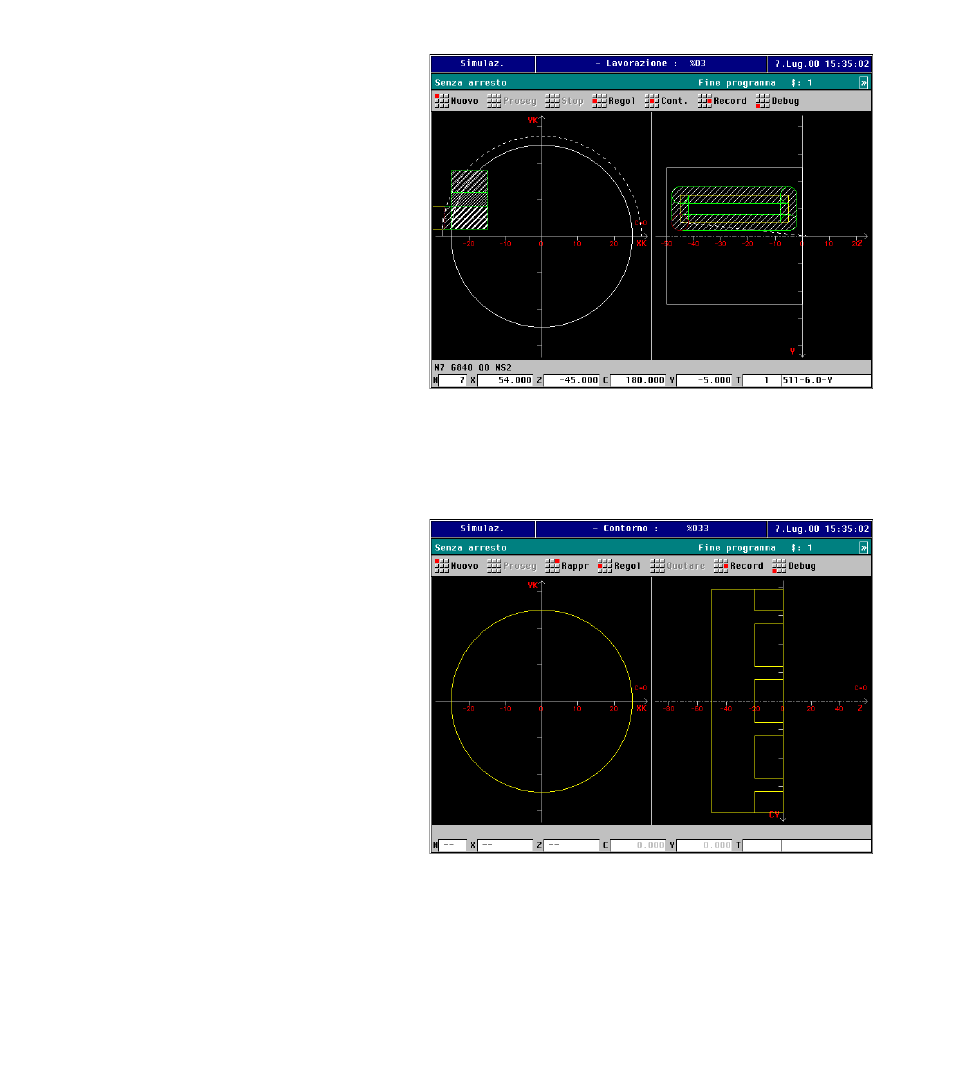

Finestra Superficie cilindrica
Profilo e percorso di traslazione possono essere
rappresentati nella finestra Superficie cilindrica
orientandosi alla posizione sullo ”svolgimento
superficie cilindrica” (denominazione: CY) e le
coordinate Z.
3
A
s
s
e
Y nella Simulazione
Finestra Superficie frontale
Profilo e percorso di traslazione possono essere
rappresentati nella finestra Superficie frontale nel
piano XY tenendo conto della posizione del
mandrino. La posizione del mandrino 0° si trova
sull'asse X positivo (denominazione: ”XK”).
Finestra ”Vista laterale (YZ)”
Profilo e percorso di traslazione possono essere
rappresentati nella finestra ”Vista laterale” nel piano
YZ. In tal caso vengono considerate esclusivamente
le coordinate Y e Z, non la posizione del mandrino.
