4.1.1 Definizione dei dati di riferimento

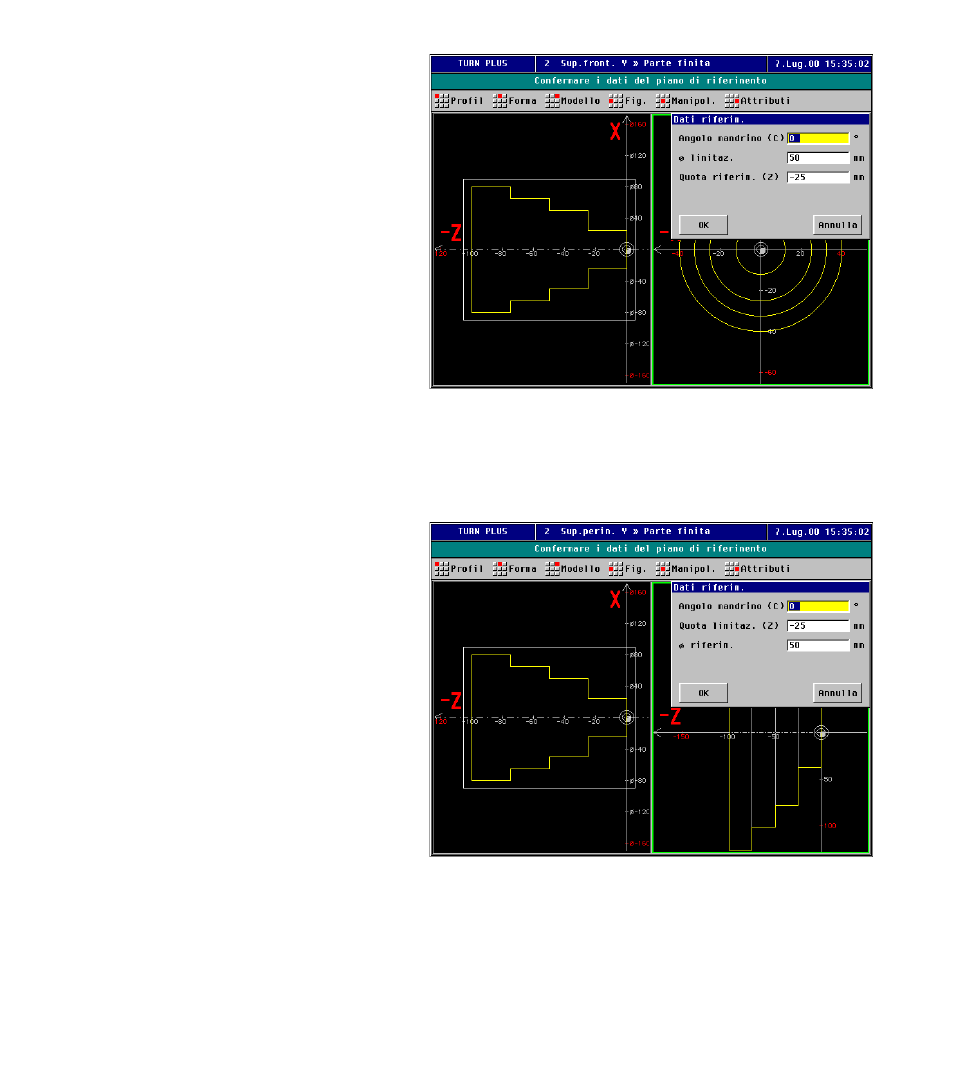

Nella casella di dialogo ”Dati di riferimento” si
definisce la posizione del profilo su superficie fron-
tale, lato posteriore o superficie cilindrica.
Parametri Superficie frontale Y/Lato posteriore Y
C:
Angolo mandrino (posizione mandrino) –
default: 0
Diametro di delimitazione: consente la limitazione
di taglio quando la matrice sporge dal pezzo
Z: Quota di riferimento (posizione del piano di
riferimento)
4.1
.1 Definizione dei dati di r
if
e
rimento
Parametri Superficie cilindrica Y
C:
Angolo mandrino (posizione mandrino) –
default: 0
Z: Quota di delimitazione - posizione di
riferimento per superfici singole e poligonali
Diametro di riferimento:
■ Posizione di riferimento per matrici/profili
■ Consente la limitazione di taglio quando la
matrice sporge dal pezzo
