HEIDENHAIN CNC-PILOT 4290
11
2.2.1 Pr
ofili piano XY (superficie frontale e lato post
e
rior
e)

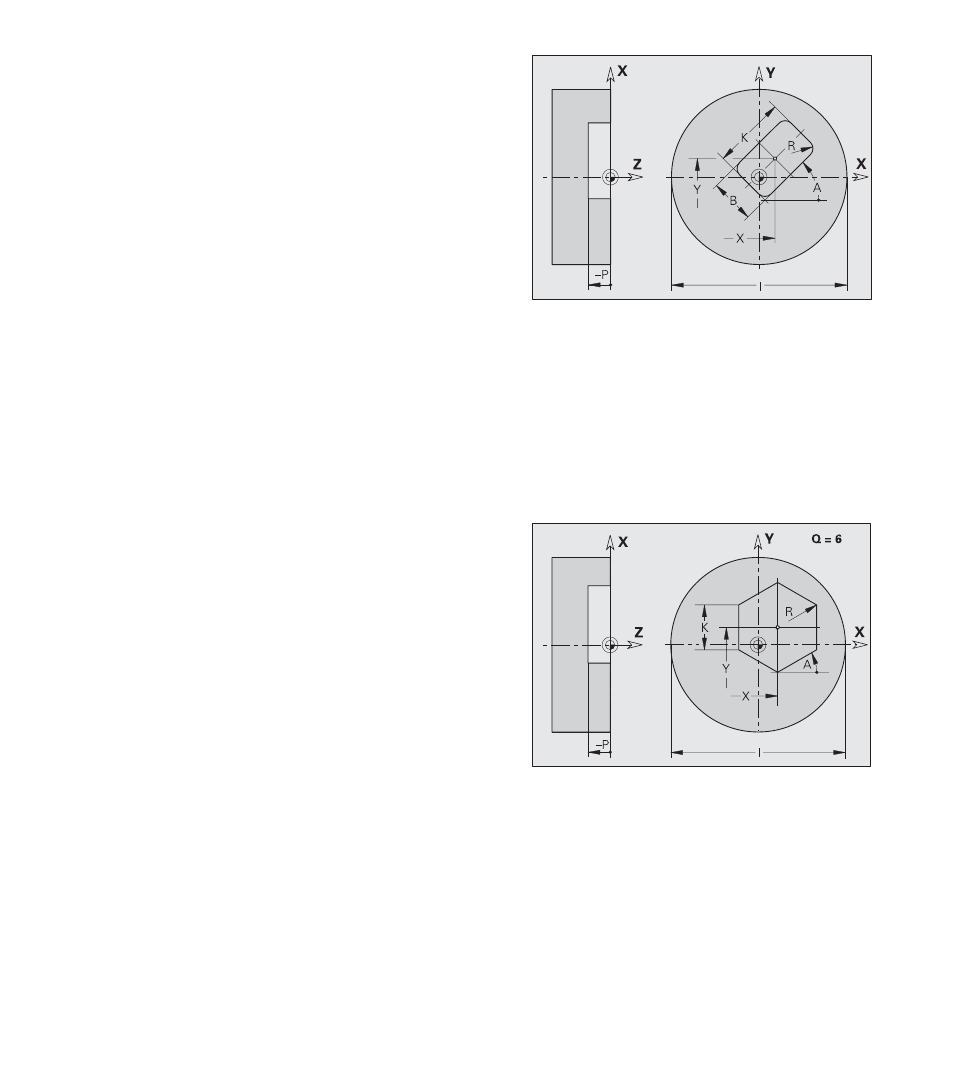

Rettangolo G375-Geo
L'istruzione G375 definisce un rettangolo nel piano XY.
Parametri
X,Y:
Centro rettangolo (X come quota raggio)
K:
Lunghezza rettangolo
B:
Larghezza (altezza) rettangolo
R:
Smusso/Raccordo – default: 0
■
R>0: raggio raccordo
■
R<0: larghezza smusso
A:
Angolo asse longitudinale rettangolo (riferimento: asse X
positivo) – default: 0°
P:
Profondità/altezza e posizione del profilo di fresatura –
Nessuna immissione: ”P” da G308
■
P<0: tasca
■
P>0: isola
I:
Diametro superficie (per limitazione di taglio)
■
Nessuna immissione: ”X” da identificativo sezione
■
”I” sovrascrive ”X” da identificativo sezione
Poligono regolare G377-Geo
L'istruzione G377 definisce un poligono regolare nel piano XY.
Parametri
X,Y:
Centro poligono (X come quota raggio)
K:
Lunghezza lato
■
K>0: lunghezza lato
■
K<0: diametro interno
A:
Angolo di un lato del poligono (riferimento: asse X positivo)
– default: 0°
R:
Smusso/Raccordo – default: 0
■
R>0: raggio raccordo
■
R<0: larghezza smusso
P:
Profondità/altezza e posizione del profilo di fresatura –
Nessuna immissione: ”P” da G308
■
P<0: tasca
■
P>0: isola
Q:
Numero lati (Q ‡ 3)
I:
Diametro superficie (per limitazione di taglio)
■
Nessuna immissione: ”X” da identificativo sezione
■
”I” sovrascrive ”X” da identificativo sezione
