Asse Y 16

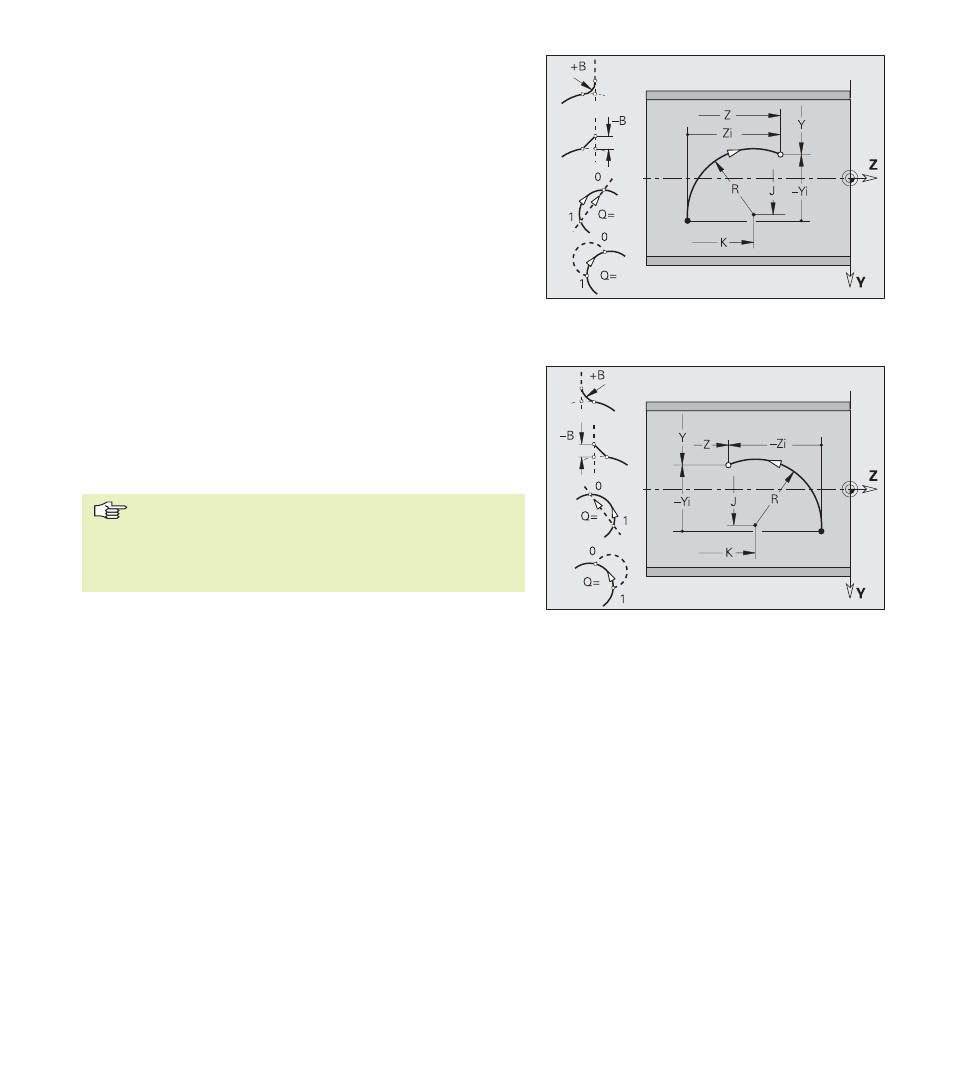

Arco di cerchio G182/G183-Geo
L'istruzione G182/G183 definisce un arco in un profilo del piano YZ.
Il senso di rotazione risulta dalla grafica ausiliaria.
”Smusso/Arrotondamento B” definisce il passaggio al successivo
elemento del profilo. Programmare il punto finale teorico
dell'elemento del profilo se si indica uno smusso/arrotondamento.
”Selezione punto di intersezione Q” definisce il punto finale se il
percorso interseca un arco e il punto finale non è definito.
Parametri
Y, Z:
Punto finale
J, K: Centro (J=direzione Y, K=direzione Z)
R: Raggio
Q: Selezione punto di intersezione – default: 0
■ Con passaggio su percorso:
Q=0: punto di intersezione vicino
Q=1: punto di intersezione lontano
■ Con passaggio su arco:
Q=0: punto di intersezione lontano
Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
Programmazione
■ Y, Z: assoluta, incrementale, modale o ”?”
■ J, K: assoluta o incrementale
■ Il punto finale non può essere il punto di partenza
(nessun cerchio).
2.2.2 Pr
ofili piano
Y
Z
(vista dall'alt
o
)
G182
G183
