Superficie poligonale G487-Geo

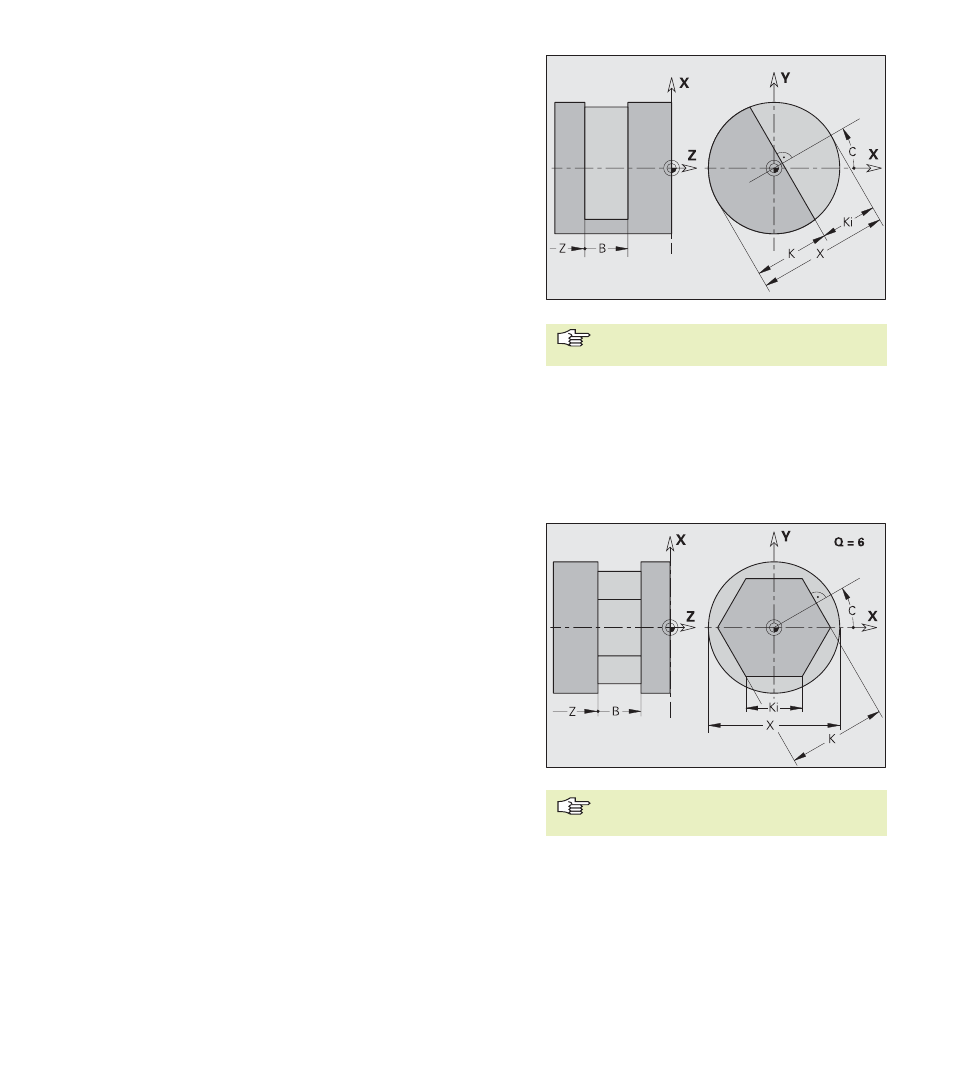

L'istruzione G487 definisce una superficie poligonale nel piano YZ.
Parametri
Z:
Lato di riferimento – Nessuna immissione: ”Z” da
identificativo sezione
K: Diametro cerchio interno (apertura)
Ki: Lunghezza lato
B: Larghezza (riferimento: lato di riferimento Z)
■ B<0: superficie in direzione Z negativa
■ B>0: superficie in direzione Z positiva
X: Diametro di riferimento
■ Nessuna immissione: ”X” da identificativo sezione
■ ”X” sovrascrive ”X” da identificativo sezione
C: Angolo di posizione perpendicolare alla superficie
■ Nessuna immissione: ”C” da identificativo sezione
■ Nessuna immissione e ”C” nell'identificativo sezione non
programmato: C=0
Q: Numero superfici (Q ‡ 2)
2.2.2 Pr
ofili piano
Y
Z
(vista dall'alt
o
)
Superficie singola G386-Geo
L'istruzione G386 definisce una superficie nel piano YZ.
Parametri
Z:
Lato di riferimento – Nessuna immissione: ”Z” da
identificativo sezione
K: Spessore residuo
Ki: Profondità
B: Larghezza (riferimento: lato di riferimento Z)
■ B<0: superficie in direzione Z negativa
■ B>0: superficie in direzione Z positiva
X: Diametro di riferimento
■ Nessuna immissione: ”X” da identificativo sezione
■ ”X” da G386 sovrascrive ”X” da identificativo sezione
C: Angolo di posizione perpendicolare alla superficie
■ Nessuna immissione: ”C” da identificativo sezione
■ Nessuna immissione e ”C” nell'identificativo sezione non
programmato: C=0
Il diametro di riferimento X limita la
superficie da lavorare.
Il diametro di riferimento X limita la
superficie da lavorare.
