Asse Y 18
Cerchio G384-Geo
L'istruzione G374 definisce un cerchio nel piano YZ.
Parametri
Y, Z:
Centro cerchio
X: Diametro di riferimento
■ Nessuna immissione: ”X” da identificativo sezione
■ ”X” da G384 sovrascrive ”X” da identificativo sezione
R: Raggio cerchio
P: Profondità tasca – Nessuna immissione: ”P” da G308

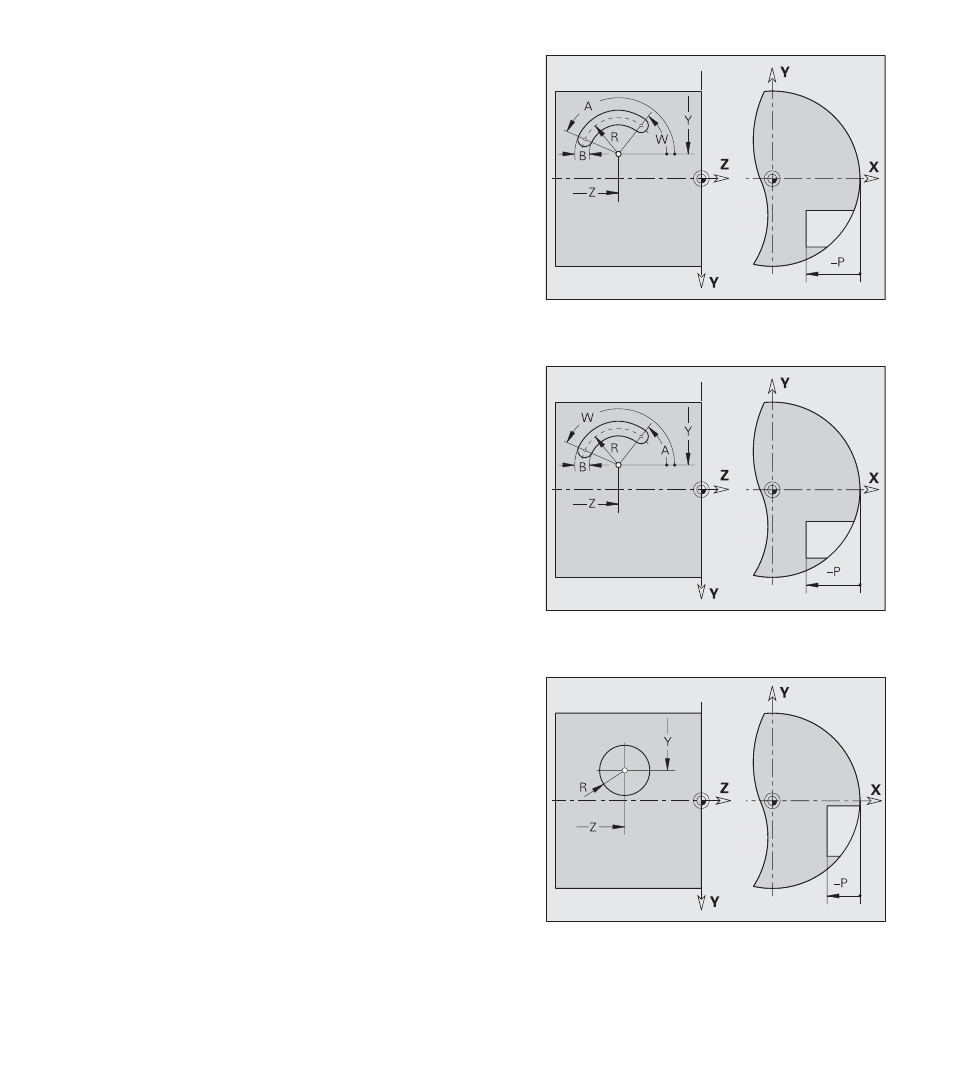

Scanalatura circolare G382/G383-Geo
L'istruzione G382/G383 definisce una scanalatura circolare nel pia-
no YZ.
■ G382-Geo: scanalatura circolare in senso orario
■ G383-Geo: scanalatura circolare in senso antiorario
Parametri
Y, Z:
Centro curva scanalatura
X: Diametro di riferimento
■ Nessuna immissione: ”X” da identificativo sezione
■ ”X” da G382/G383 sovrascrive ”X” da identificativo
sezione
R: Raggio curva (riferimento: traiettoria centro scanalatura)
B: Larghezza scanalatura
A, W: Angolo iniziale, angolo finale (riferimento: asse Z positivo) –
default: 0°
P: Profondità tasca – Nessuna immissione: ”P” da G308
2.2.2 Pr
ofili piano
Y
Z
(vista dall'alt
o
)
G382
G383
