Asse Y 26
Movimento circolare – Fresatura
G2, G3 – Quota centro incrementale; G12, G13 – Quota centro
assoluta
L'utensile si sposta con avanzamento circolare al ”Punto finale”. Il
senso di rotazione di G2, G3 o G12, G13 risulta dalla grafica
ausiliaria.
”Smusso/Arrotondamento B” definisce il passaggio al successivo
elemento del profilo. Programmare il punto finale teorico
dell'elemento del profilo se si indica uno smusso/arrotondamento.
”Selezione punto di intersezione Q” definisce il punto finale se
l'arco interseca una retta o un arco e il punto finale non è definito.
Se il centro cerchio non è programmato, il CNC PILOT calcola il
centro risultante dall'arco più corto.
L'avanzamento speciale è valido per smusso/arrotondamento.
Le istruzioni G2/G3 o G12, G13 vengono eseguite in funzione del
piano di lavorazione:
G17 ■ Interpolazione nel piano XY
■ Avanzamento in direzione Z
■ Definizione centro: con I, J
G18 ■ Interpolazione nel piano XZ
■ Avanzamento in direzione Y
■ Definizione centro: con I, K
G19 ■ Interpolazione nel piano YZ
■ Avanzamento in direzione X
■ Definizione centro: con J, K
Parametri
X, Y, Z: Punto finale (X come quota diametro)
R: Raggio
Q: Selezione punto di intersezione – default: Q=0
■ Q=0: punto di intersezione lontano
■ Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
E: Fattore di avanzamento speciale (0 < E † 1) – default: 1
(Avanzamento speciale = avanzamento attivo * E)
Per G2, G3:
I, J, K: Centro incrementale – (distanza punto di partenza - centro; I
come quota raggio)
Per G12, G13:
I, J, K: Centro assoluto (I come quota raggio)
Programmazione X, Y, Z: assoluta, incrementale, modale
o ”?”
2.3.3 Mo
vimenti lineari e cir
colar
i semplici

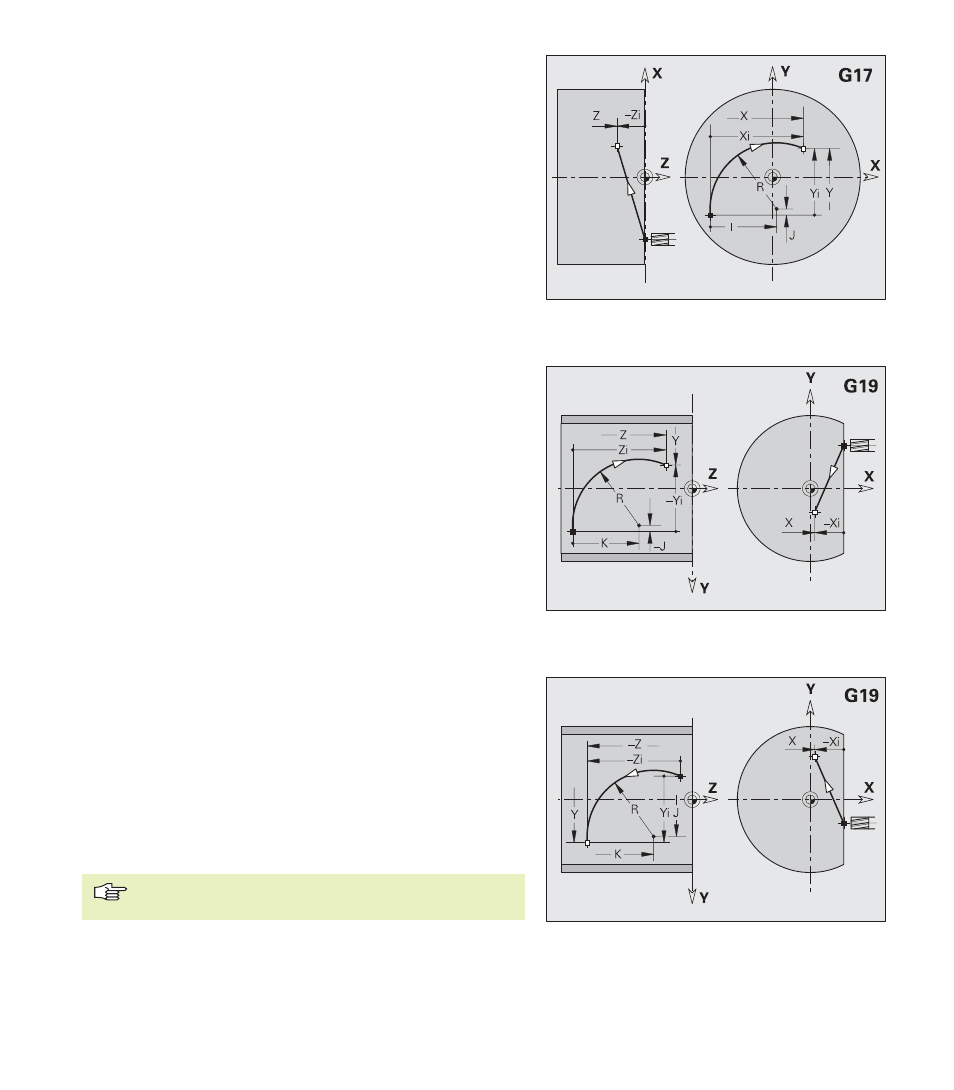

Esempio: G2 – Piano XY
Esempio: G2 – Piano YZ
Esempio: G13 – Piano YZ
