POSITIP 880 69
I – 6 Pr
ogr
ammazione del POSITIP
8
80
Smusso
Lo smusso è un taglio angolato che collega due blocchi successivi di
un programma che definiscono una retta. Il POSITIP 880 calcola la
posizione dello smusso. Le due linee non devono intersecarsi o
toccarsi, comunque se si toccano, le lunghezze sono calcolate sulla
base dei relativi punti di intersezione. Vedere Fig. I.55 in cui è illustrato
graficamente uno smusso.
Uno smusso collega di norma il blocco precedente del programma con
quello successivo per formare un percorso continuo. È anche possibile
che lo smusso colleghi il blocco procedente al primo blocco all'interno
del percorso continuo attuale "chiudendo" così il profilo.
Rette intersecanti – È possibile inserire uno smusso tra due linee
intersecanti i cui blocchi sono successivi nel programma. Vedere Fig.
I.54.
Uno smusso può essere definito da:
 lunghezza 1 e lunghezza 2, l'angolo non viene indicato,
 lunghezza 1 o lunghezza 2 e angolo.
Modalità: PROGRAMMAZIONE
Premere il softkey FUNZIONI DI PROGRAMMAZIONE.
Premere due volte il softkey ALTRI.
Premere il softkey SMUSSO.
I campi PUNTO INIZIALE e PUNTO FINALE sono di
sola lettura. Vengono compilati automaticamente
quando si apre la maschera SMUSSO.
Per chiudere il percorso utilizzando uno smusso,
inserire i dati dello smusso e premere il softkey
CHIUDI PROFILO
.

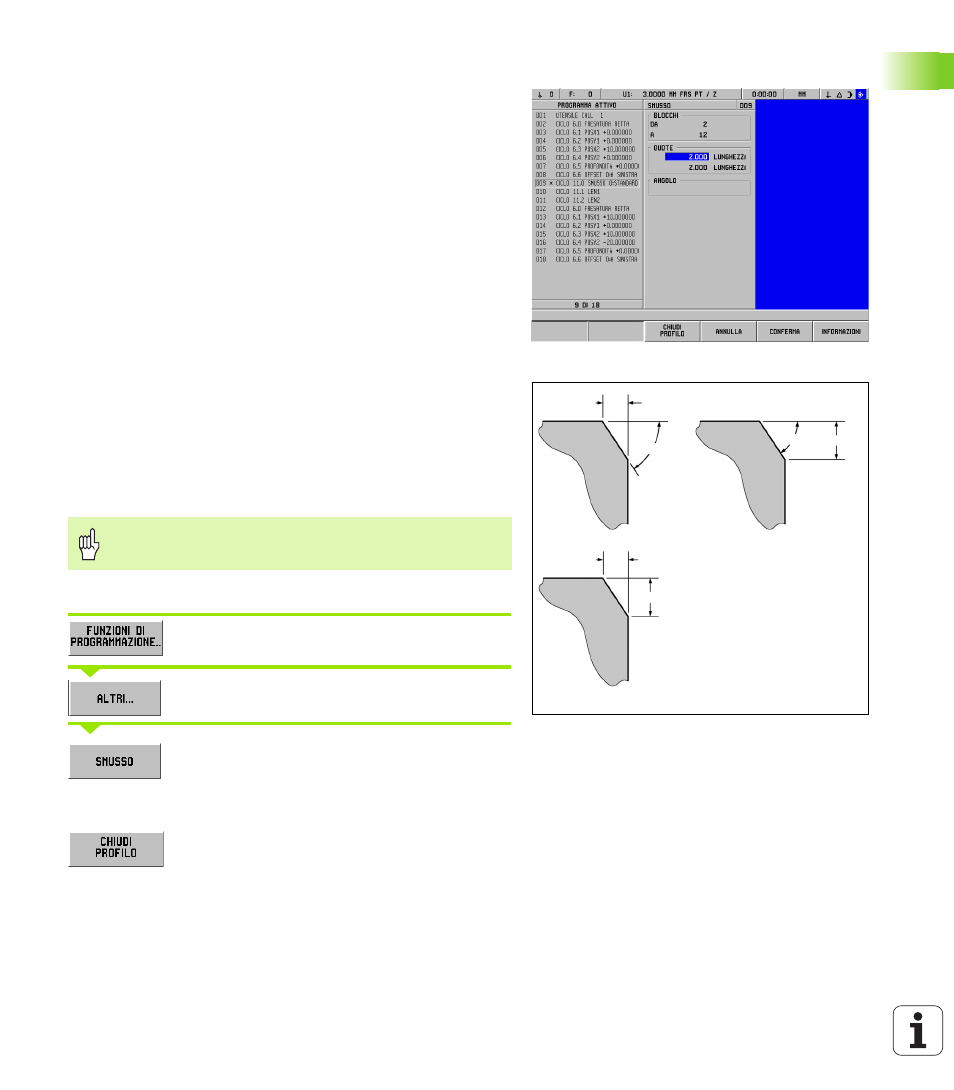

Fig. I.54 Parametri di immissione di uno smusso
Fig. I.55 Esempi di smusso
Lunghezza
1
Lunghezza 1
Angolo
Angolo
Retta 1 Retta 1
Retta 1
Lunghezza 2
Re
tta 2
R
e
tta
2
Re
tta 2
Lunghezza
2
Le linee degli assi devono intersecarsi in un punto o si
intersecheranno al fine di creare uno smusso.
