32 I Istruzioni operative
I – 3 V
a
lor
e
r
e
ale
Inserire la coordinata (X = 0 mm), confermare la
coordinata come origine per l'interasse e premere il
tasto ENT.
Premere il softkey CONFERMA.
Esempio: tastatura del centro di un foro con il tastatore di spigoli
e impostazione come origine. Origine asse X = 50 mm (centro del
foro). Vedere Fig. I.25 e Fig. I.26.
Piano principale: XY
Asse del tastatore di spigoli: parallelo all'asse Z
Coordinata X del centro cerchio: X = 50 mm
Coordinata Y del centro cerchio: Y = 0 mm
Modalità: VALORE REALE
Premere il softkey TASTA.
Selezionare l'asse per il quale deve essere impostata
la coordinata: asse X.
Premere il softkey CENTRO CERCHIO.
Selezionare il piano (X/Y, Y/Z o Z/X) che contiene il
cerchio (piano principale): piano XY.
IMMISSIONE VALORE PER X

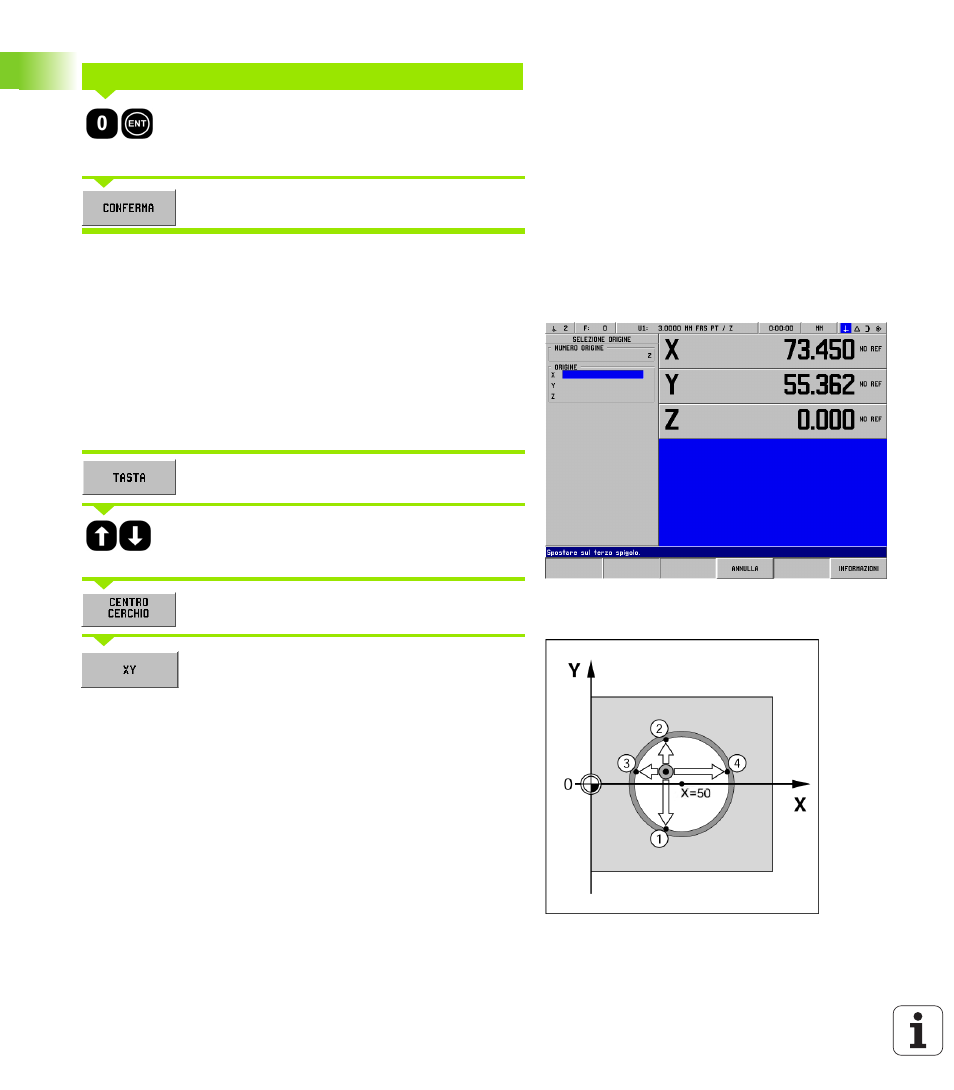

Fig. I.25 Impostazione del centro di un foro come
origine
Fig. I.26
