Esempio di programmazione: fresatura di una tasca rettangolare
Vedere Fig. I.39 e Fig. I.40.
Posizione iniziale: 2 mm
Profondità di fresatura: -20 mm
Centro tasca in X: 50 mm
Centro tasca in Y: 40 mm
Lunghezza lato in X: 80 mm
Lunghezza lato in Y: 60 mm
Direzione: ANTIORARIO
Sovrametallo di finitura: 0,5 mm
Esempio: immissione dei dati di una tasca rettangolare in un
programma
Modalità: PERCORSO RESIDUO
Premere il softkey FUNZIONI.
Premere il softkey TASCA RETTANGOLARE.
Inserire la PROFONDITÀ INIZIALE (2 mm). Premere il
tasto ENT.
Inserire la PROFONDITÀ FINALE (–20 mm).
Premere il tasto ENT.
Inserire le quote X e Y del centro della tasca.
Premere il tasto ENT.
Inserire le quote X e Y del lato.
Premere il tasto ENT.
Inserire la direzione di rotazione (senso antiorario).
Premere il tasto ENT.

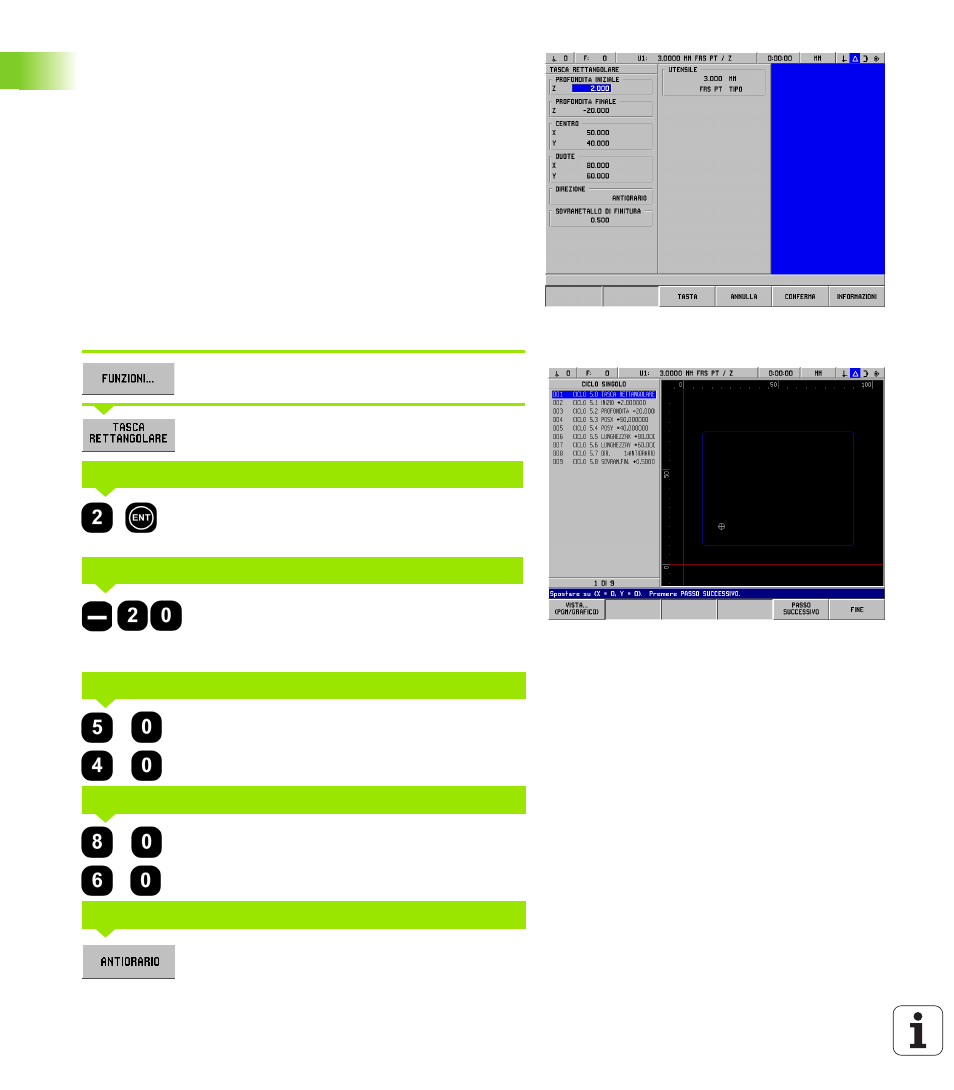

Fig. I.39 Esempio di programmazione TASCA
RETTANGOLARE
Fig. I.40 Grafica di programmazione TASCA
RETTANGOLARE
PROFONDITÀ INIZIALE
PROFONDITÀ FINALE
CENTRO
LUNGHEZZA LATO
DIREZIONE
