16 I Istruzioni operative
I – 1 Pr
incipi f
ondamentali di posizionament
o Un elenco di coordinate conforme al presente esempio è utile quando
si lavora in modalità: PROGRAMMAZIONE. Vedere Fig. I.8

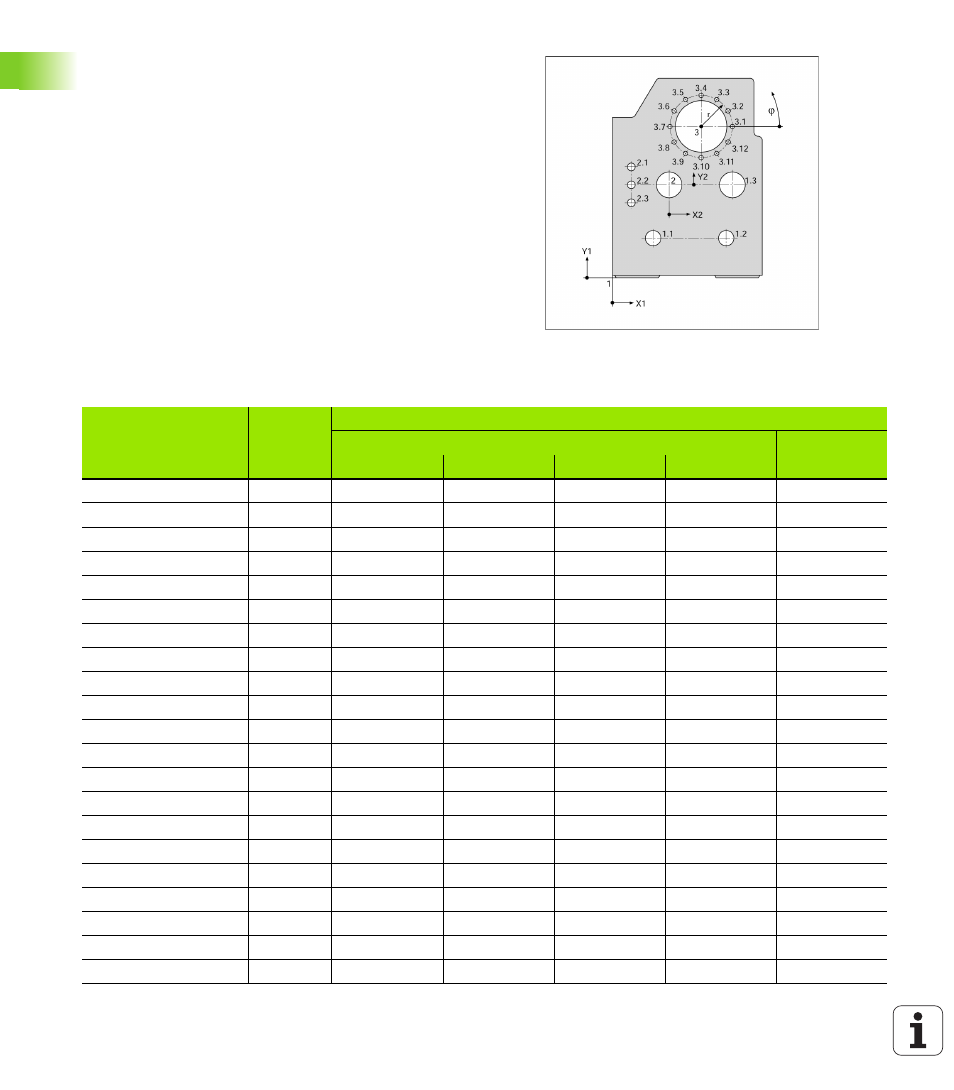

Fig. I.8 Disegno del pezzo con diverse quote delle
coordinate (ISO 129 o DIN 406 parte 11, Fig.
179)
Origine coordinate Quote in mm
Coordinate
Pos. X1 X2 Y1 Y2 r f d
1 1 0 0 -
1 1,1 325 320 ø 120 H7
1 1,2 900 320 ø 120 H7
1 1,3 950 750 ø 200 H7
1 2 450 750 ø 200 H7
1 3 700 1225 ø 400 H8
2 2,1 -300 150 ø 50 H11
2 2,2 -300 0 ø 50 H11
2 2,3 -300 -150 ø 50 H11
3 3,1 250 0° ø 26
3 3,2 250 30° ø 26
3 3,3 250 60° ø 26
3 3,4 250 90° ø 26
3 3,5 250 120° ø 26
3 3,6 250 150° ø 26
3 3,7 250 180° ø 26
3 3,8 250 210° ø 26
3 3,9 250 240° ø 26
3 3,10 250 270° ø 26
3 3,11 250 300° ø 26
3 3,12 250 330° ø 26
