POSITIP 880 27
I – 3 V
a
lor
e
r
e
ale
Esempio: selezione dell'origine del pezzo senza funzione di
tastatura. Vedere Fig. I.18 e Fig. I.19.
Piano di lavoro: XY
Asse utensile: Z
Diametro utensile: D = 3 mm
Sequenza degli assi in questo esempio: X - Y - Z
Operazioni preliminari: richiamo dei dati utensile
Selezionare i dati dell'utensile da impiegare per lo sfioramento del
pezzo.
Operazioni preliminari: selezione origine
Modalità: VALORE REALE
In modalità VALORE REALE, premere il softkey
ORIGINE
.
Il cursore si trova nel campo NUMERO ORIGINE.
Inserire il numero origine e premere il tasto ENT.
Sfiorare lo spigolo 1 del pezzo.
Selezionare l'asse X premendo il relativo tasto.
Inserire la posizione del centro dell'utensile
(X = – 1,5 mm),
confermare la coordinata X dell'origine e premere il
tasto ENT.
Sfiorare lo spigolo 2 del pezzo.
Selezionare l'asse Y premendo il relativo tasto.

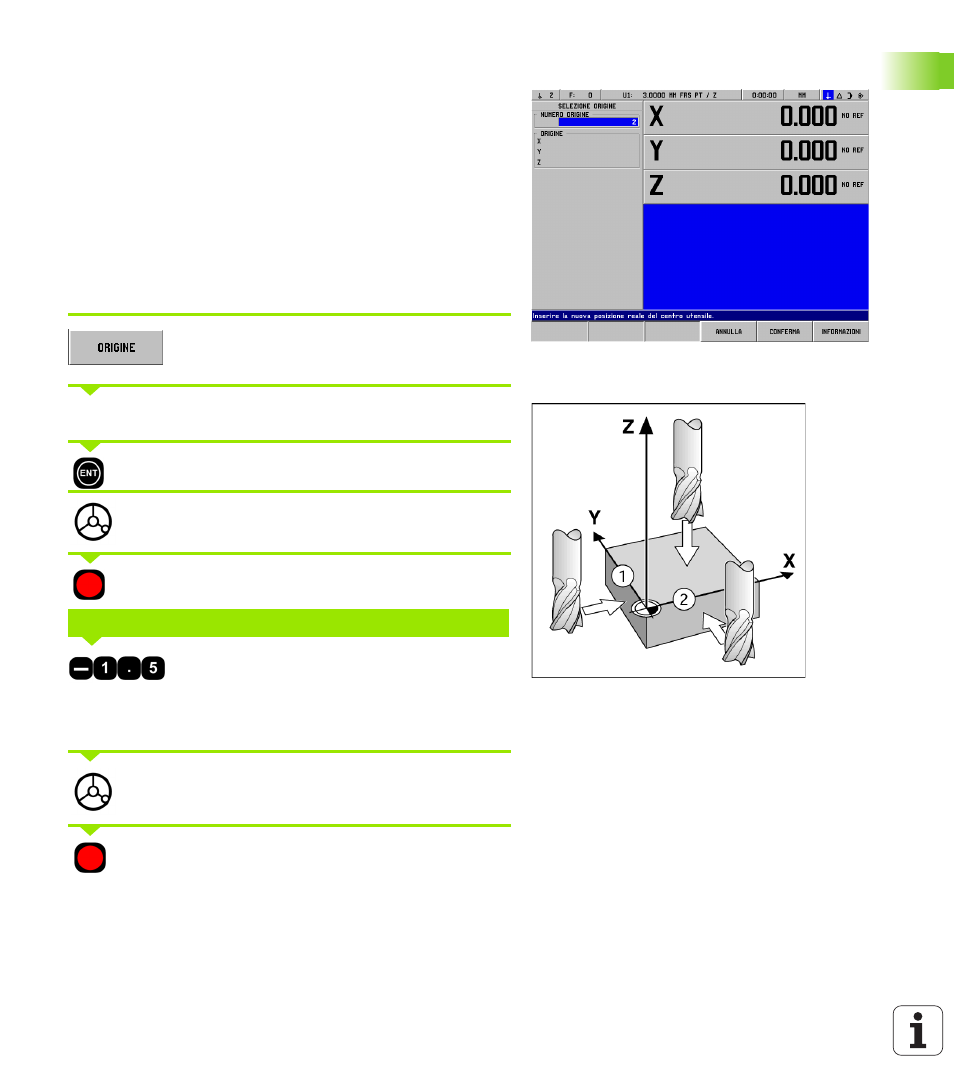

Fig. I.18 Maschera SELEZIONE ORIGINE
Fig. I.19
SELEZIONE ORIGINE IN X
