HEIDENHAIN PT 880 - Manuale (Pagina 61)

POSITIP 880 61
I – 6 Pr
ogr
ammazione del POSITIP
8
80
Numero label
La label con numero compreso tra 1 e 99 identifica l'inizio di un
sottoprogramma.
Label 0
La label 0 è utilizzata soltanto per identificare la fine di un
sottoprogramma. La label che identifica la fine di un sottoprogramma
è opzionale. Se non utilizzata, il sottoprogramma termina una volta
raggiunto il blocco dal quale il sottoprogramma è stato richiamato o
dopo l'ultimo blocco del programma.
Chiamata label
Nel programma i sottoprogrammi e le parti di programma vengono
chiamate con il comando CHIAMATA LBL, ad es. CHIAMATA LABEL
(RIPETIZIONE), CHIAMATA LABEL (ROTAZIONE), CHIAMATA LABEL
(SPECULARITÀ).
Il comando CHIAMATA LBL 0 non è ammesso.
Dopo aver inserito nel programma il blocco CHIAMATA LBL, il
POSITIP 880 esegue il sottoprogramma chiamato.
CHIAMATA LABEL (RIPETIZIONE)
Questa maschera consente di richiamare un sottoprogramma una o
più volte. Consente di spostare il sottoprogramma di un determinato
valore ad ogni ripetizione Vedere Fig. I.47.
CHIAMATA LABEL (ROTAZIONE)
Questa maschera consente di ruotare i blocchi all'interno di un
sottoprogramma di un determinato valore ad ogni ripetizione.
CHIAMATA LABEL (SPECULARITÀ)
Questa maschera consente all'interno di un sottoprogramma di
rovesciare in speculare i blocchi intorno ad un asse per ottenere
un'immagine speculare del sottoprogramma.
L'inizio del sottoprogramma (o della ripetizione di parte del
programma) è ora evidenziato con la label. Inserire i blocchi di
programma del sottoprogramma dopo il blocco LBL.
La label 0 è utilizzata soltanto per identificare la fine di un
sottoprogramma.

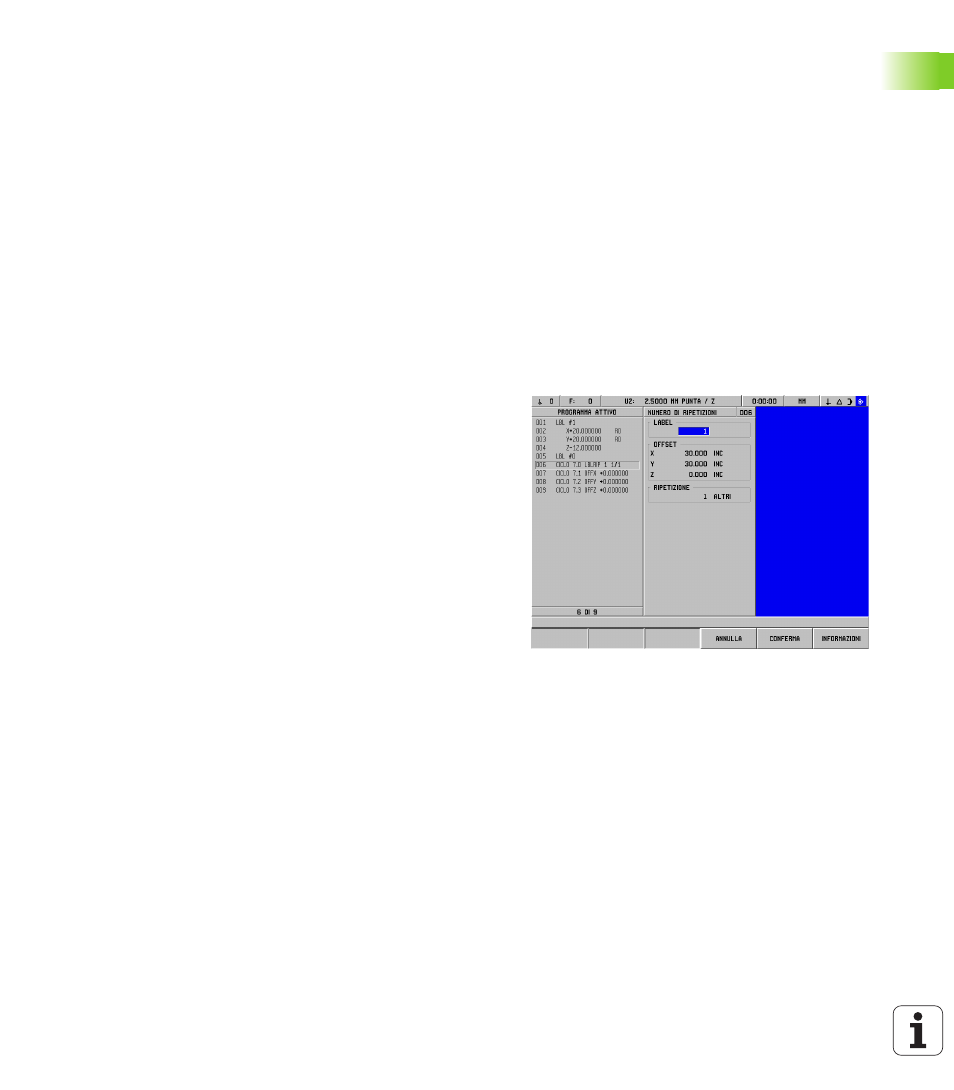

Fig. I.47 Maschera CHIAMATA LABEL
(RIPETIZIONE)
