POSITIP 880 119
II – 1 Montaggio e colleg
ament
o
elet
tr
ico
Requisiti elettrici
Tensione 100 - 240 Vac
Potenza max 35 VA
Frequenza 50/60 Hz (+/- 3 Hz)
Fusibile 800 mA/250 Vac, 5 mm x 20 mm, Slo-Blo (fusibile di rete e
neutro)
Requisiti ambientali
Grado di protezione (EN 60529) IP 40 per pannello posteriore
IP 54 per pannello frontale
Temperatura di lavoro da 0 °C a 45 °C (da 32 °F a 113 °F)
Temperatura di immagazzinaggioda -20 °C a 70 °C (da -22°F a 158 °F)
Peso 3,2 kg (7.2 lb)
Cablaggio del connettore di rete (vedere Fig. II.1)
Collegamento di rete ai contatti: L e N
Massa al contatto:
Sezione minima del cavo di collegamento di rete: 0,75 mm
2
Collegamento di messa a terra
Manutenzione preventiva
Non è richiesta alcuna manutenzione preventiva particolare. Per la
pulizia strofinare leggermente con un panno asciutto che non lascia
pelucchi.

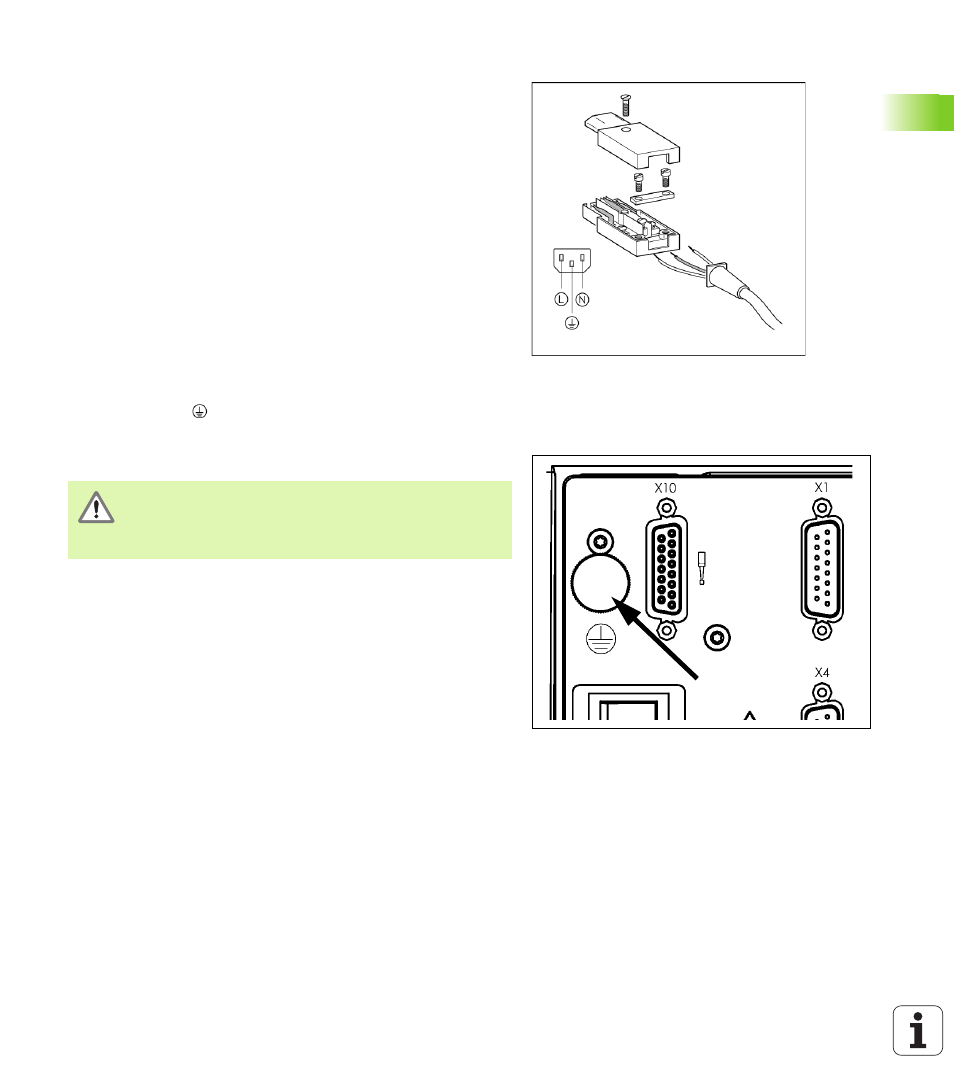

Fig. II.1 Cablaggio del connettore di rete
Fig. II.2 Collegamento di messa a terra sul retro del
visualizzatore
Il terminale di messa a terra sul retro del visualizzatore
deve essere collegato con il punto di messa a terra della
macchina. Sezione minima del cavo di collegamento:
6 mm
2 , vedere Fig. II.2.
