66 I Istruzioni operative
I – 6 Pr
ogr
ammazione del POSITIP
8
80

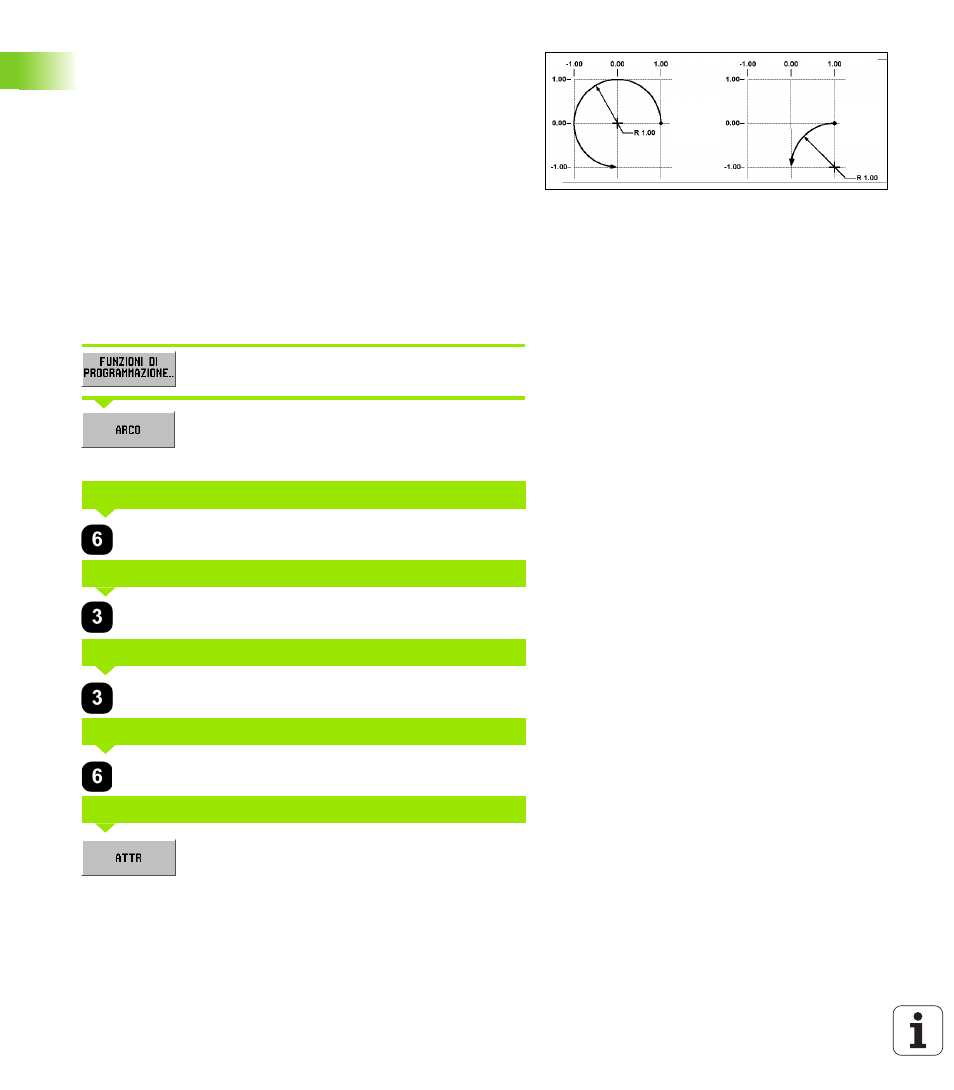

ARCO MAGGIORE e MINORE – Un arco maggiore presenta un
angolo di curvatura maggiore di 180°. Un arco minore presenta un
angolo di curvatura minore di 180°. Vedere Fig. I.51, in cui sono
illustrati graficamente i due tipi di angolo.
Esempio: immissione dei dati e fresatura di un arco
Punto iniziale X1: 6 mm
Punto iniziale Y1: 3 mm
Punto finale X2: 3 mm
Punto finale Y2: 6 mm
Profondità: ATTR
Raggio: 2,24, < 180°
Direzione: ORARIO
Offset utensile: CENTRALE
1° passo: immissione dei dati per la fresatura di un arco
Modalità: PROGRAMMAZIONE
Premere il softkey FUNZIONI DI PROGRAMMAZIONE.
Premere il softkey ARCO.
Inserire i dati.
Inserire il punto iniziale per X e premere il tasto ENT.
Inserire il punto iniziale per Y e premere il tasto ENT.
Inserire il punto finale per X e premere il tasto ENT.
Inserire il punto finale per Y e premere il tasto ENT.
Inserire la profondità di taglio e premere il tasto ENT.
Fig. I.51
Arco
maggiore
Arco
minore
PUNTO INIZIALE X1
PUNTO INIZIALE Y1
PUNTO FINALE X2
PUNTO FINALE Y2
PROFONDITÀ DI TAGLIO
