POSITIP 880 63
I – 6 Pr
ogr
ammazione del POSITIP
8
80
Posizionamento/Foratura
Punto X1: 20 mm
Punto Y1: 20 mm
Profondità: Z = –12,00 ASS
La funzione POSIZIONAMENTO/FORATURA consente di spostare la
tavola della macchina nella posizione desiderata, precedentemente
indicata con i valori X e Y.
In modalità PROGRAMMAZIONE è possibile utilizzare il POSITIP 880 per il
posizionamento e la foratura.
Selezionare il ciclo con il softkey POSIZIONAMENTO/FORATURA e inserire i
necessari dati. Vedere Fig. I.48. Di norma tali dati possono essere
facilmente desunti dal disegno del pezzo.
Esempio: immissione di dati per posizionamento/foratura
Modalità: PROGRAMMAZIONE
Premere il softkey FUNZIONI DI PROGRAMMAZIONE.
Premere il softkey ALTRI.
Premere il softkey POSIZIONAMENTO/FORATURA.
Inserire i dati.
Inserire il punto per X e premere il tasto ENT.
Inserire il punto per Y e premere il tasto ENT.
Inserire la profondità di taglio e premere il tasto ENT.

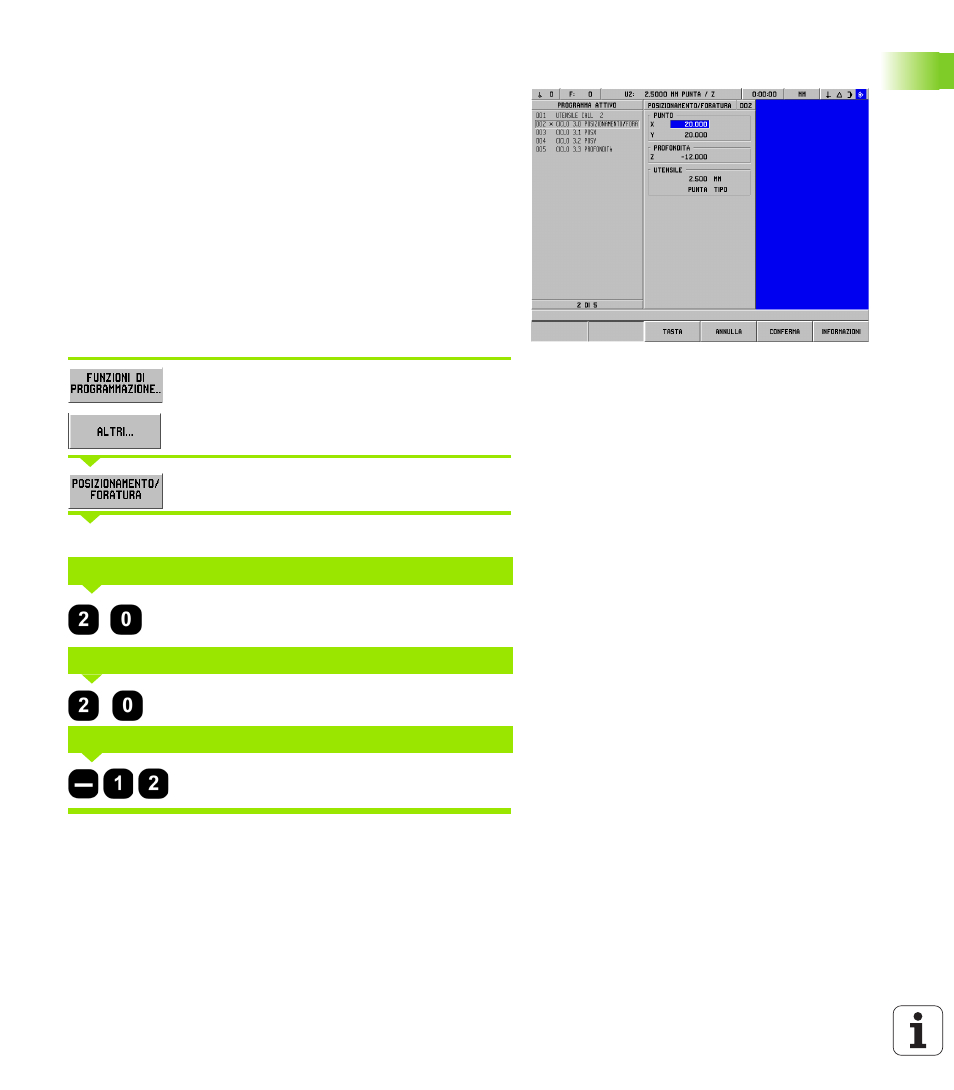

Fig. I.48 Maschera POSIZIONAMENTO/FORATURA
X
Y
PROFONDITÀ
