68 I Istruzioni operative
I – 6 Pr
ogr
ammazione del POSITIP
8
80
Modalità: PROGRAMMAZIONE
Premere il softkey FUNZIONI DI PROGRAMMAZIONE.
Premere due volte il softkey ALTRI.
Premere il softkey RAGGIO RACCORDO.
I campi PUNTO INIZIALE e PUNTO FINALE sono di
sola lettura. Vengono compilati automaticamente
quando si apre la maschera RAGGIO RACCORDO.
Il campo PUNTO FINALE cambia in funzione dello
stato del softkey CHIUDI PROFILO.
Inserire il raggio di raccordo utilizzando il tastierino
numerico.
Inserire il tipo di raggio (STANDARD, INVERSO).
Premere il softkey CHIUDI PROFILO per definire il
collegamento con il primo blocco del percorso
continuo.
Premendo il softkey CHIUDI PROFILO il raggio di
raccordo collega il primo blocco del percorso attuale
invece del blocco successivo. Il numero di blocco
indicato nel campo PUNTO FINALE cambia di
conseguenza.
Premere il softkey CONFERMA dopo aver inserito i dati
desiderati.

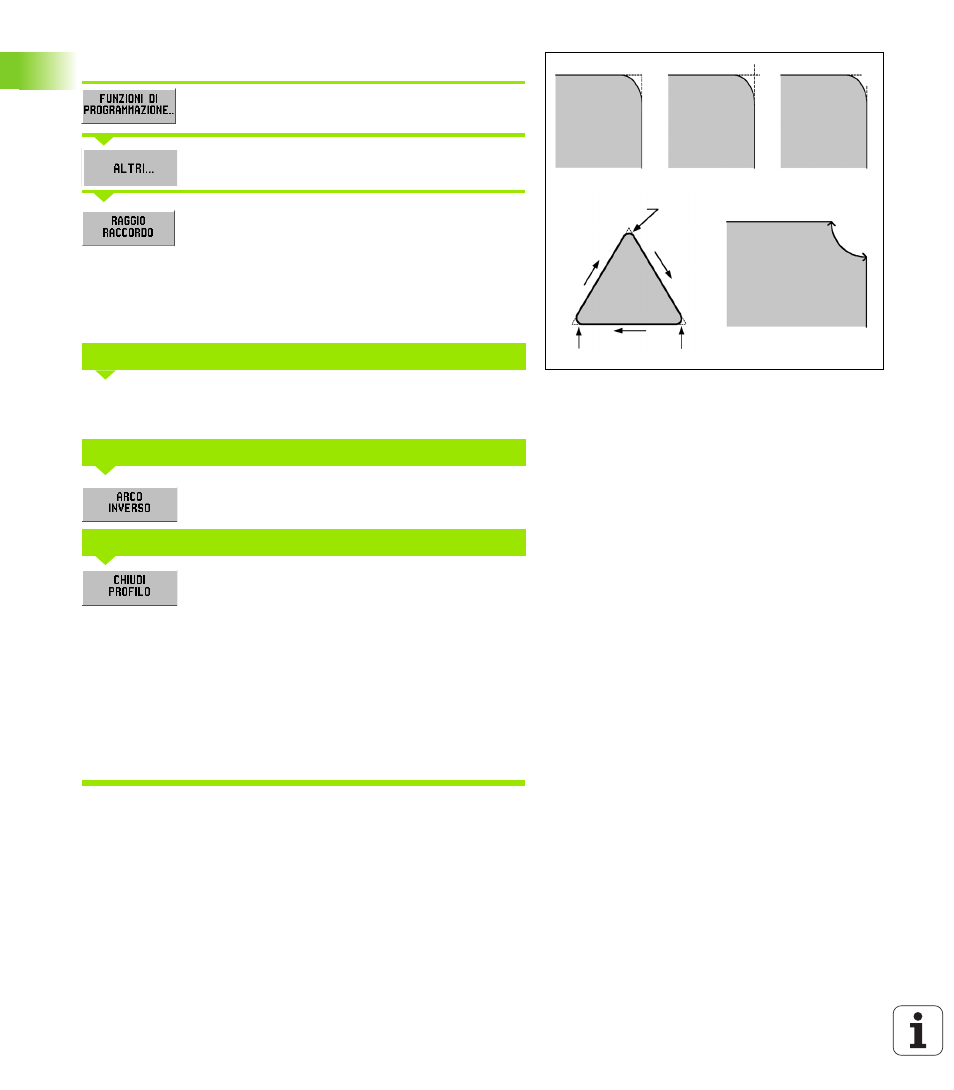

Fig. I.53 Esempi di impiego del raccordo
Retta 1
Raccordo Raccordo Raccordo
Le rette
1 e 3
si toccano
Le rette
1 e 3
si
sovrappongono
Le rette
1 e 3
non si toccano Re
tta 3
Retta 1 Retta 1
Raccordo
per chiusura profilo
Ultima
retta
Prima
retta
Raccordo Raccordo
Seconda
retta
Inverso
R
e
tta
3
Re
tta 3
Raccordo
RAGGIO RACCORDO
TIPO RACCORDO
CHIUDI PROFILO
