30 I Istruzioni operative
I – 3 V
a
lor
e
r
e
ale

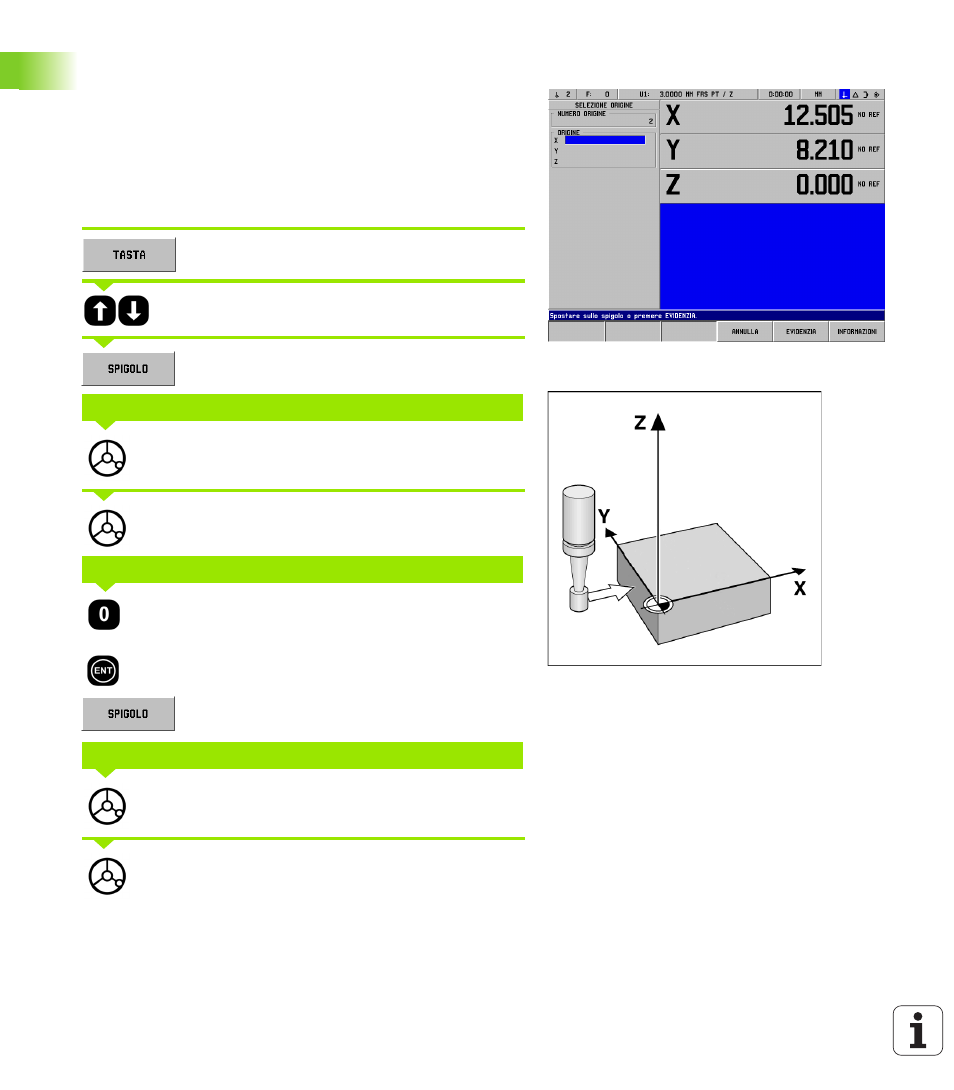

Esempio: tastatura degli spigoli del pezzo e impostazione dello
spigolo come origine. Vedere Fig. I.21 e Fig. I.22.
Asse origine: X = 0 mm
Y = 0 mm
Le coordinate dell'origine possono essere selezionate tastando gli
spigoli o le superfici e definendoli come origini come descritto alla
pagina successiva.
Modalità: VALORE REALE
Premere il softkey TASTA.
Selezionare l'asse.
Premere il softkey SPIGOLO.
Spostare il tastatore di spigoli verso il pezzo finché i
LED del tastatore si illuminano.
Allontanare il tastatore di spigoli dal pezzo.
Il POSITIP 880 visualizza 0 come valore predefinito
della coordinata. Inserire la coordinata desiderata
dello spigolo del pezzo, ad es. X = 0 mm e
selezionare la coordinata come origine di questo
spigolo del pezzo. Premere il tasto ENT.
Premere il softkey SPIGOLO.
Spostare il tastatore di spigoli verso il pezzo finché i
LED del tastatore si illuminano.
Allontanare il tastatore di spigoli dal pezzo.
Fig. I.21 Maschera per l'impostazione dello spigolo
come origine
Fig. I.22
TASTATURA IN ASSE X
IMMISSIONE VALORE PER X + 0
TASTATURA IN ASSE Y
