48 I Istruzioni operative
I – 5 Sag
o
me di la
v
o
ra
zione
Esempio: immissione dei dati ed esecuzione di serie di fori.
Vedere Fig. I.37 e Fig. I.38.
Prima coordinata X del foro: X = 20 mm
Prima coordinata Y del foro: Y = 15 mm
Numero di fori per riga: 4
Distanza tra fori: 10 mm
Angolo di inclinazione: 18°
Profondità di foratura: Z = ATTR
Numero di righe: 3
Distanza tra righe: 12 mm
1° passo: immissione dei dati
Modalità: PERCORSO RESIDUO
Premere il softkey FUNZIONI.
Premere il softkey SERIE DI FORI.
Inserire i dati.
Inserire le coordinate del primo foro (X = 20 mm).
Premere il tasto ENT.
Y = 15 mm.
Premere il tasto ENT.

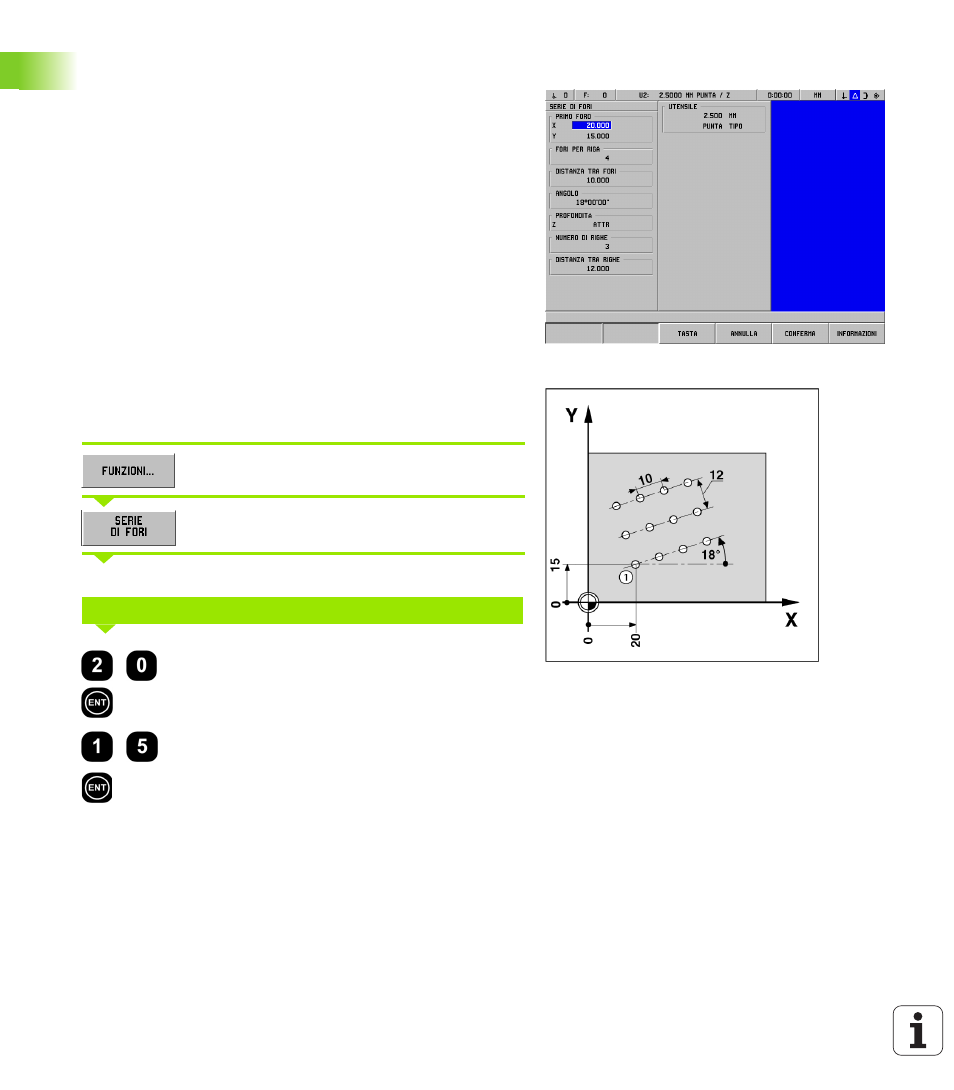

Fig. I.37 Maschera SERIE DI FORI
Fig. I.38
PRIMO FORO X E Y
