POSITIP 880 45
I – 5 Sag
o
me di la
v
o
ra
zione
Funzioni di foratura

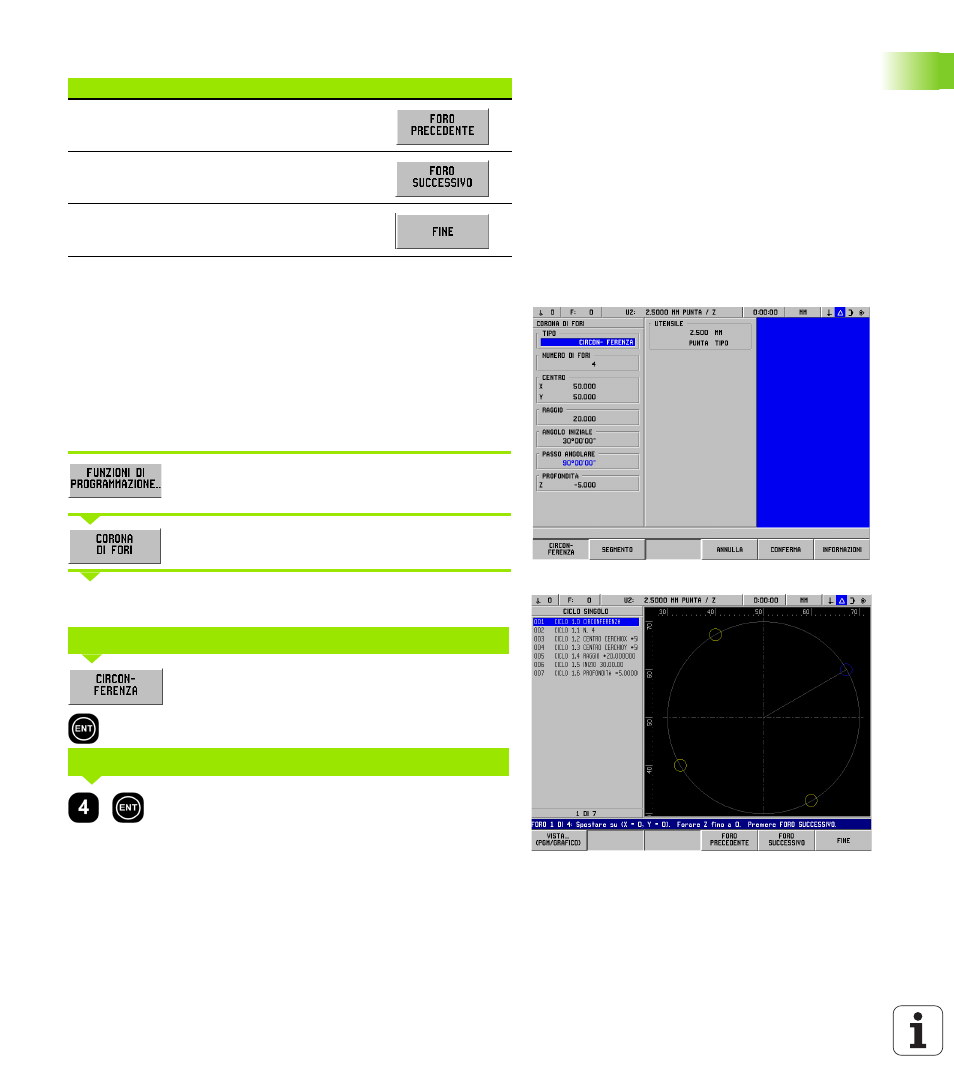

Esempio: immissione dei dati ed esecuzione della corona di fori.
Vedere Fig. I.35 e Fig. I.36.
Numero di fori: 4
Coordinate del centro: X = 50 mm / Y = 50 mm
Raggio della corona di fori: 20 mm
Angolo iniziale: angolo tra asse X e primo foro: 30°
Profondità di foratura: Z = -5 mm
1° passo: immissione dei dati
Modalità: PERCORSO RESIDUO
Premere il softkey FUNZIONI.
Premere il softkey CORONA DI FORI.
Inserire i dati.
Inserire il tipo di corona di fori (CIRCONFERENZA).
Premere il tasto ENT.
Inserire il numero di fori (4).
Premere il tasto ENT.
Funzione Softkey
Ritorno al foro precedente
Avanzamento manuale al foro successivo
Fine della foratura
Fig. I.35 Maschera CORONA DI FORI
Fig. I.36 Grafico della corona di fori
TIPO
NUMERO DI FORI
