POSITIP 880 37
I – 4 P
e
rc
orso r
e
siduo
Considerazione del raggio utensile
Il POSITIP 880 è dotato di una funzione di compensazione del raggio
utensile, che consente di inserire le quote del pezzo direttamente dal
disegno. La distanza residua visualizzata è quindi automaticamente
allungata (R+) o ridotta (R–) del valore del raggio utensile. Vedere Fig.
I.30.
Immissione dei dati utensile
Inserire i dati utensile con il softkey TABELLA UTENSILI.
 Selezionare il softkey TABELLA UTENSILI.
 Selezionare l'utensile desiderato e premere il tasto ENT. Viene quindi
visualizzata la maschera DESCRIZIONE UTENSILE.
 Inserire il diametro dell'utensile.
 Inserire la lunghezza dell'utensile.
 Inserire l'unità di misura dell'utensile.
 Inserire il tipo origine e premere il tasto ENT.
 Premere due volte il softkey CONFERMA.
Esempio: fresatura di un gradino passando per lo zero
Le coordinate vengono immesse come quote assolute; l'origine è lo
zero del pezzo. Vedere Fig. I.31 e Fig. I.32.
Spigolo 1 : X = 0 mm / Y = 20 mm
Spigolo 2 : X = 30 mm / Y = 20 mm
Spigolo 3 : X = 30 mm / Y = 50 mm
Spigolo 4 : X = 60 mm / Y = 50 mm

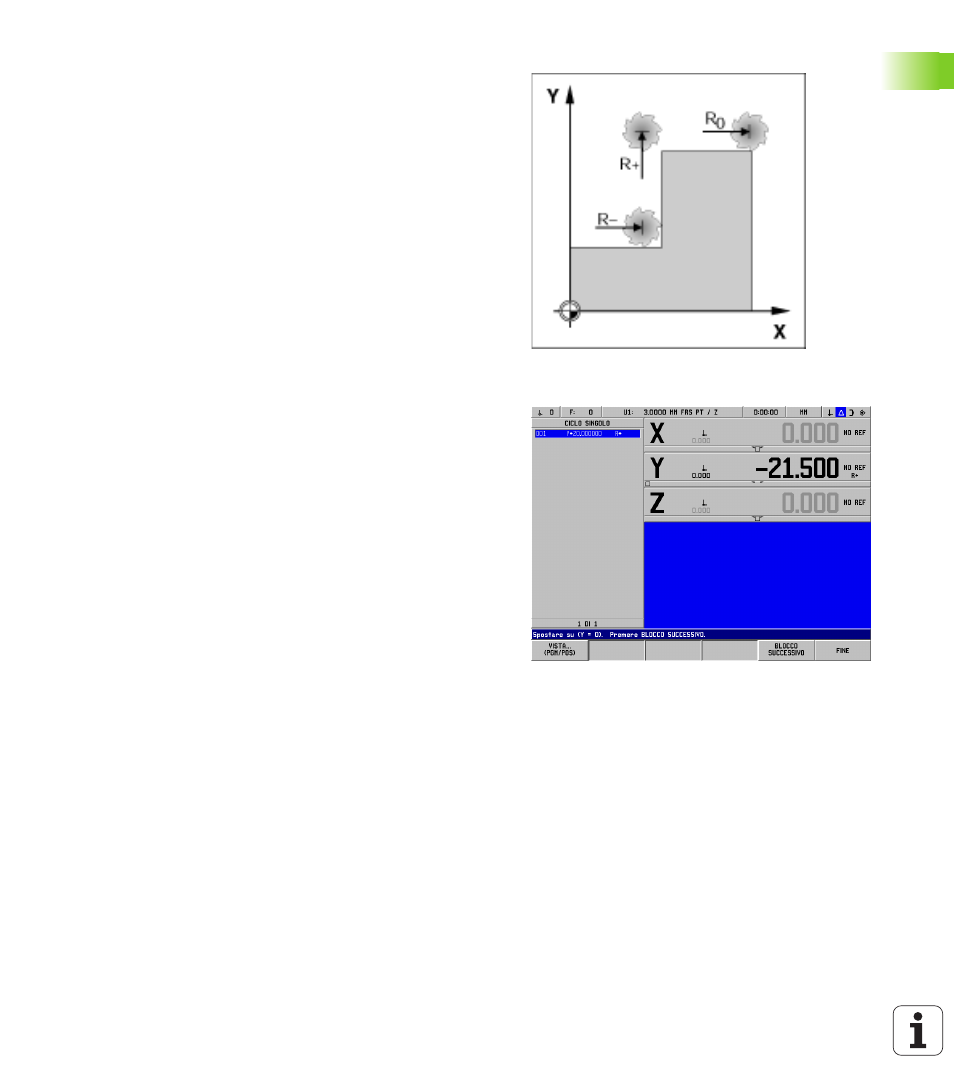

Fig. I.30 Compensazione raggio utensile
Fig. I.31 Ciclo singolo
