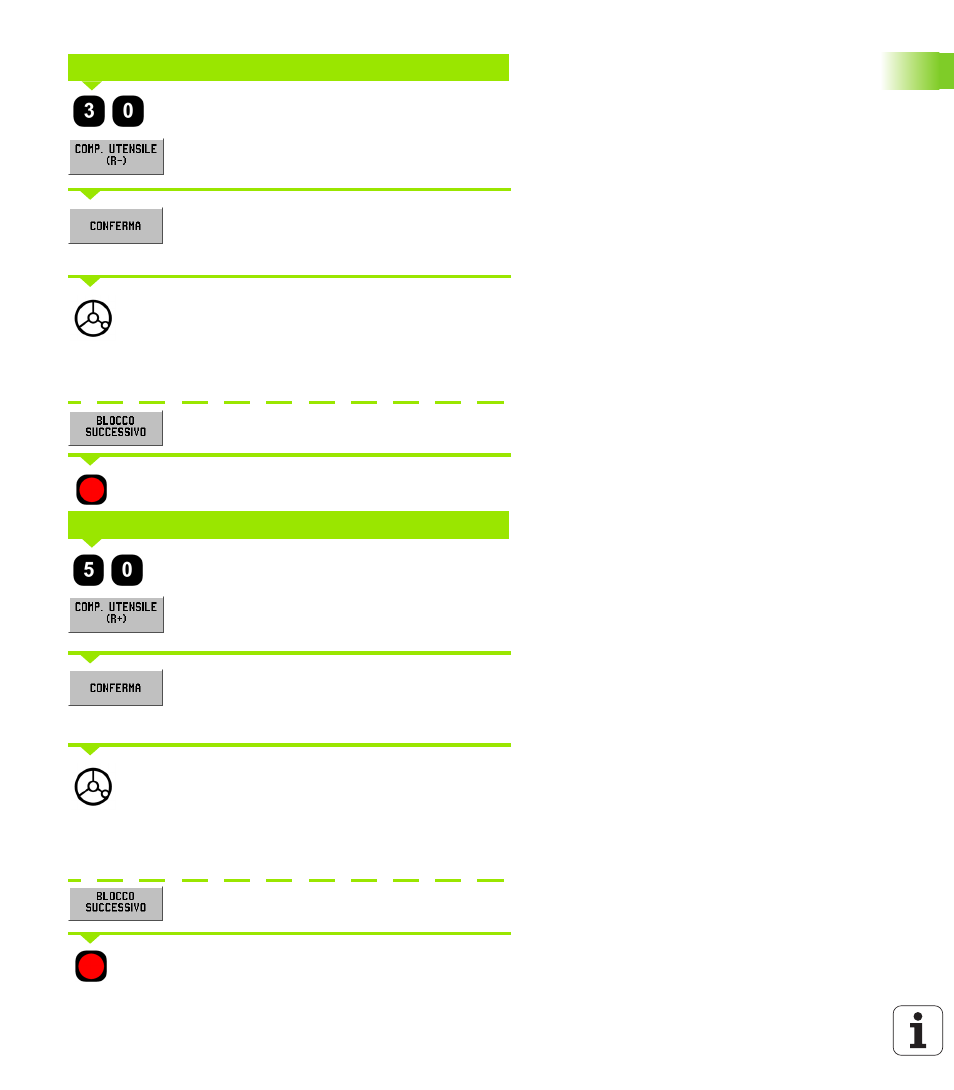

Inserire il valore nominale di posizione per lo spigolo
2 : Y = +30 mm.
selezionare la compensazione del raggio utensile R –
e premere il softkey CONFERMA.
Confermare il valore nominale di posizione. Viene
visualizzato l'aiuto grafico di posizionamento per
l'asse X.
Traslare l'asse X fino a passare per lo zero. Il quadrato
nell'aiuto grafico di posizionamento è ora centrato
rispetto ai due marcatori triangolari.
Dopo il passaggio per lo zero, il POSITIP 880 è pronto
per l'immissione del blocco successivo.
Premere il softkey BLOCCO SUCCESSIVO.
Selezionare l'asse Y premendo il relativo tasto.
Inserire il valore nominale di posizione per lo spigolo
3 : Y = +50 mm,
selezionare la compensazione del raggio utensile R +
e premere il softkey CONFERMA.
Confermare il valore nominale di posizione. Viene
visualizzato l'aiuto grafico di posizionamento per
l'asse Y.
Traslare l'asse Y fino a passare per lo zero. Il quadrato
nell'aiuto grafico di posizionamento è ora centrato
rispetto ai due marcatori triangolari.
Dopo il passaggio per lo zero, il POSITIP 880 è pronto
per l'immissione del blocco successivo.
Premere il softkey BLOCCO SUCCESSIVO.
Selezionare l'asse X premendo il relativo tasto.
VALORE NOMINALE DI POSIZIONE
VALORE NOMINALE DI POSIZIONE
