POSITIP 880 133
II – 2 Configur
azione di sist
ema
Rappresentazione grafica del segnale di un sistema di misura
Questo parametro consente di rappresentare graficamente il segnale
di ciascun sistema di misura. Vedere Fig. II.19.
 Selezionare il sistema di misura che si desidera verificare.
 Selezionare l'ingresso desiderato del sistema di misura e premere il
tasto ENT.
 Non appena il sistema di misura inizia a traslare, vengono visualizzati
i segnali dei canali A e B.
 Premere il softkey ESCI DA TEST per uscire da tale modalità.
Statistiche di sistema
La statistiche di sistema indicano il tempo di accensione del
visualizzatore e del sistema.
Specificano inoltre il percorso di traslazione totale di ciascun sistema
di misura.
Premere il softkey ESCI DA TEST per uscire dalla modalità di statistiche
di sistema.

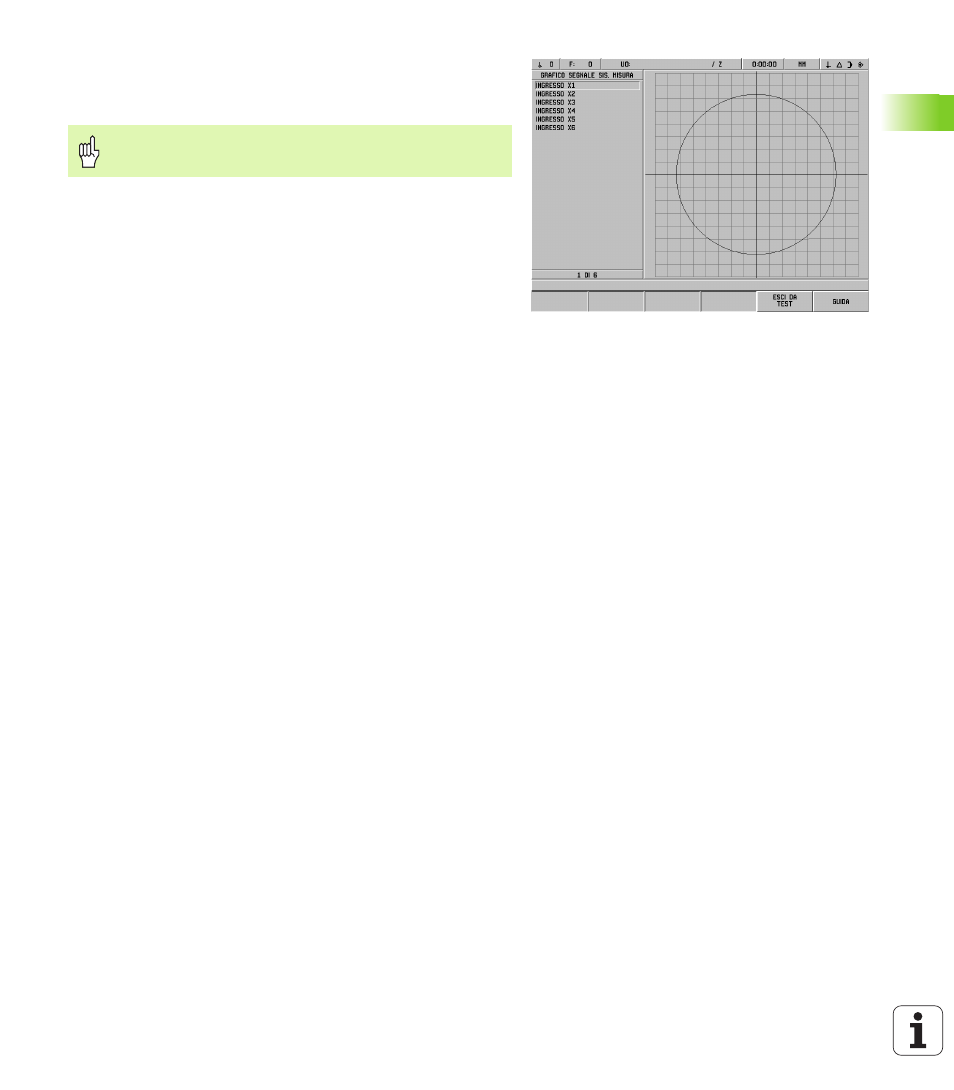

Fig. II.19 Esempio di rappresentazione grafica del
segnale
Questo sistema diagnostico non è disponibile per i sistemi
di misura EnDat.
