140 II Dati tecnici
II – 4 Int
e
rf
accia dati
Cablaggio del cavo di collegamento
Il cablaggio del cavo di collegamento dipende dall'unità da collegare
(consultare i dati tecnici dell'unità esterna).
Cablaggio completo

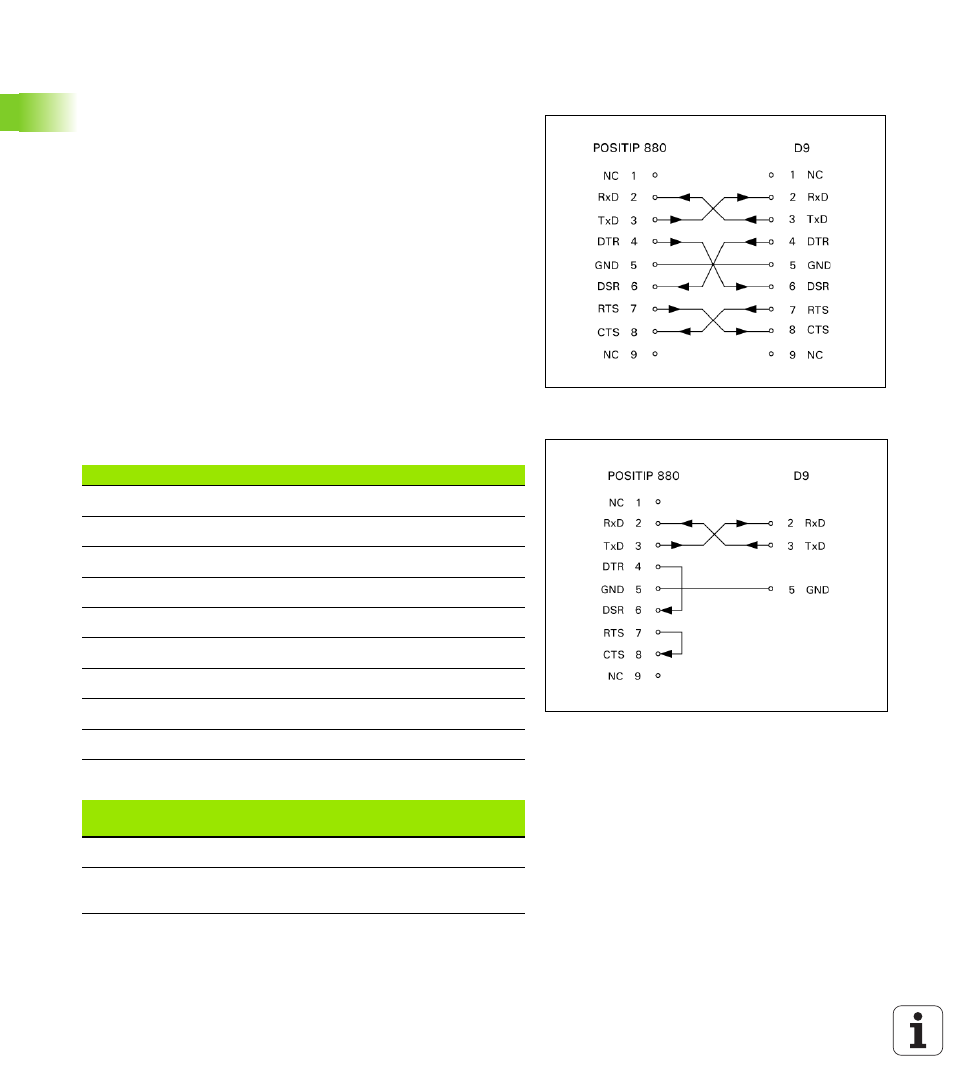

Prima che POSITIP 880 e PC possano comunicare tra loro, devono
essere collegati tramite un cavo seriale. Vedere Fig. II.25 e Fig. II.26.
Piedinatura
Segnale
Fig. II.25 Piedinatura della porta seriale con
handshake
Fig. II.26 Piedinatura della porta seriale senza
handshake
Pin Configurazione
1 Libero
3 TXD - Dati di trasmissione
2 RXD - Dati di ricezione
7 RTS - Richiesta di trasmissione
8 CTS - Pronto per la trasmissione
6 DSR - Pronto per il funzionamento
5 SIGNAL GND - Massa segnale
4 DTR - Terminale dati pronto
9 Libero
Segnale Livello del segnale
"1" = "attivo" Livello del segnale
"0" = "inattivo"
TXD, RXD da -3 V a -15 V da +3 V a +15 V
RTS, CTS
DSR, DTR da +3 V a +15 V da -3 V a -15 V
