RICERCA GUASTI E TEST DEL SISTEMA
5-22 powermax
45 Manuale di manutenzione
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Test 8 — ventola
Verificare il corretto funzionamento della ventola.
• Installare un ponticello tra i pin 1 di J3 e 1 di J4 sui generatori CSA da 200-240 V e i generatori CE da 230 V
o dal pin 1 di J4 al pin 1 di J5 sui generatori CE da 400 V. Se la ventola non funziona, sostituirla.
J3 e J4
Test 7 — sensore cappuccio torcia
Testare l'interruttore del sensore del cappuccio e i cavi della torcia.
1. Posizionare l'interruttore di accensione/spegnimento su OFF (O).
2. Misurare la resistenza tra pin 1 e 2 di J10 sul pannello generatore. Dovrebbe misurare meno di 10 Ω. Se risulta
aperto, il circuito dell'interruttore del sensore del cappuccio non è soddisfatto.
3. Se lo stantuffo torcia si sposta senza problemi e i consumabili sono installati correttamente, allora è il sensore del
cappuccio ad essere difettoso oppure il cavo della torcia che ha un filo rotto. Sostituire il componente difettoso.
J4 e J5

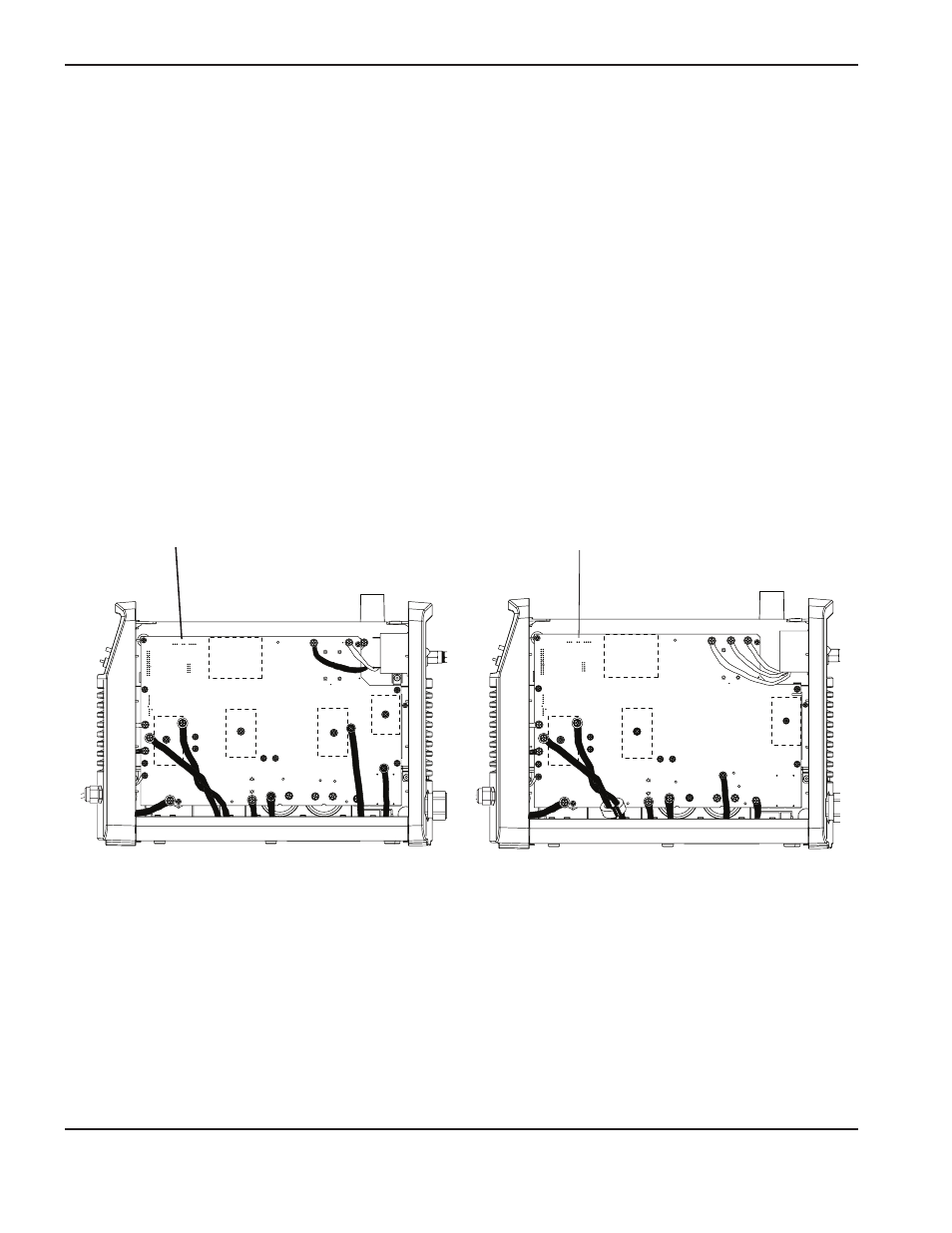

Generatori CSA da 200-240 V e CE da 230 V Generatori CE da 400 V
