SOSTITUZIONE DEI COMPONENTI
6-2 powermax
45 Manuale di manutenzione
Rimuovere e sostituire il coperchio e la barriera in Mylar®
La prima fase della maggior parte delle procedure di riparazione riguardanti il Powermax45 prevede la rimozione del
coperchio e della barriera in Mylar. Per proteggere il generatore, è importante riposizionare correttamente entrambi
gli elementi una volta conclusa la manutenzione.
Rimozione
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.

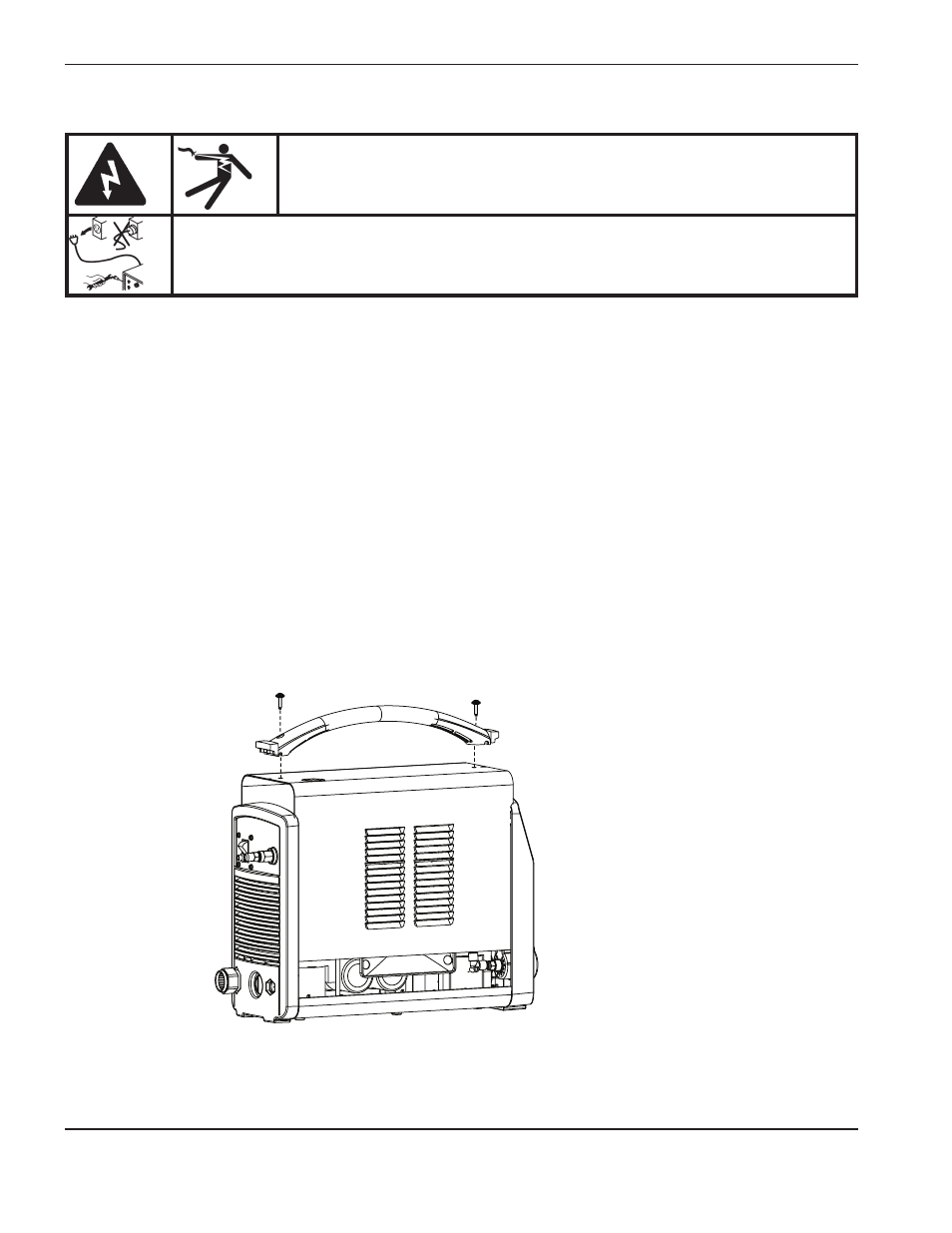

2. Utilizzare un cacciavite a croce n. 2 per rimuovere le 2 viti che fissano l'impugnatura alla parte superiore del
generatore. Tirare delicatamente la mascherina più vicina alla vite che si sta rimuovendo per conservare la pressione
sulla vite. Quando la vite è quasi estratta, inclinare leggermente il cacciavite per estrarre più facilmente la vite dal foro
incassato.
3. Inclinare leggermente le mascherine all'indietro per poter sfilare i bordi dell'impugnatura da sotto le stesse. Mettere
da parte l'impugnatura e le viti. Continuare a inclinare le mascherine verso l'interno per estrarre dalla guida il lato del
coperchio vicino alla ventola. A questo punto rimuovere il coperchio dal generatore.
4. Rimuovere la barriera in Mylar dal lato del pannello generatore.
PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l'alimentazione elettrica prima di eseguire gli interventi di manutenzione.
Tutte le attività che richiedono la rimozione del coperchio del generatore devono essere
eseguite da un tecnico qualificato.
