RICERCA GUASTI E TEST DEL SISTEMA
powermax
45 Manuale di manutenzione 5-21
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Test 6 — avvio plasma
Verificare che il LED della scheda di controllo riceva un segnale di avvio valido.
1. Con l'alimentazione accesa, guardare il LED Avvio sulla scheda di controllo. Dovrebbe illuminarsi ogni volta che
la torcia è attivata.
2. Posizionare l'interruttore di accensione/spegnimento su OFF (O). Verificare la resistenza tra pin 2 e 3 di J10
sul pannello generatore. Con il grilletto o segnale di avvio attivato, la resistenza dovrebbe essere pari o inferiore
a 10 Ω. Quando il grilletto o il segnale di avvio è disattivato, il circuito dovrebbe indicare circa 3 kΩ. Se il test non
riesce, verificare l'interruttore di avvio della torcia e i fili della torcia.
Nota: Se la torcia non si accende dopo aver completato questo test, verificare che J10 sia collegato correttamente,
che i pin non siano sfalsati e che il connettore non sia indietro.
3. Posizionare l'interruttore di accensione/spegnimento su ON (I). Misurare il pin 16 di J7 (o di J8 per generatori CE
da 400 V) con la messa a terra (vedere Test 2 — verifiche della tensione del generatore, precedentemente in questa
sezione). Dovrebbe misurare 0 VCC per un circuito aperto o 3,2 VCC per un circuito chiuso. Se i valori non sono
corretti, sostituire la scheda di controllo.

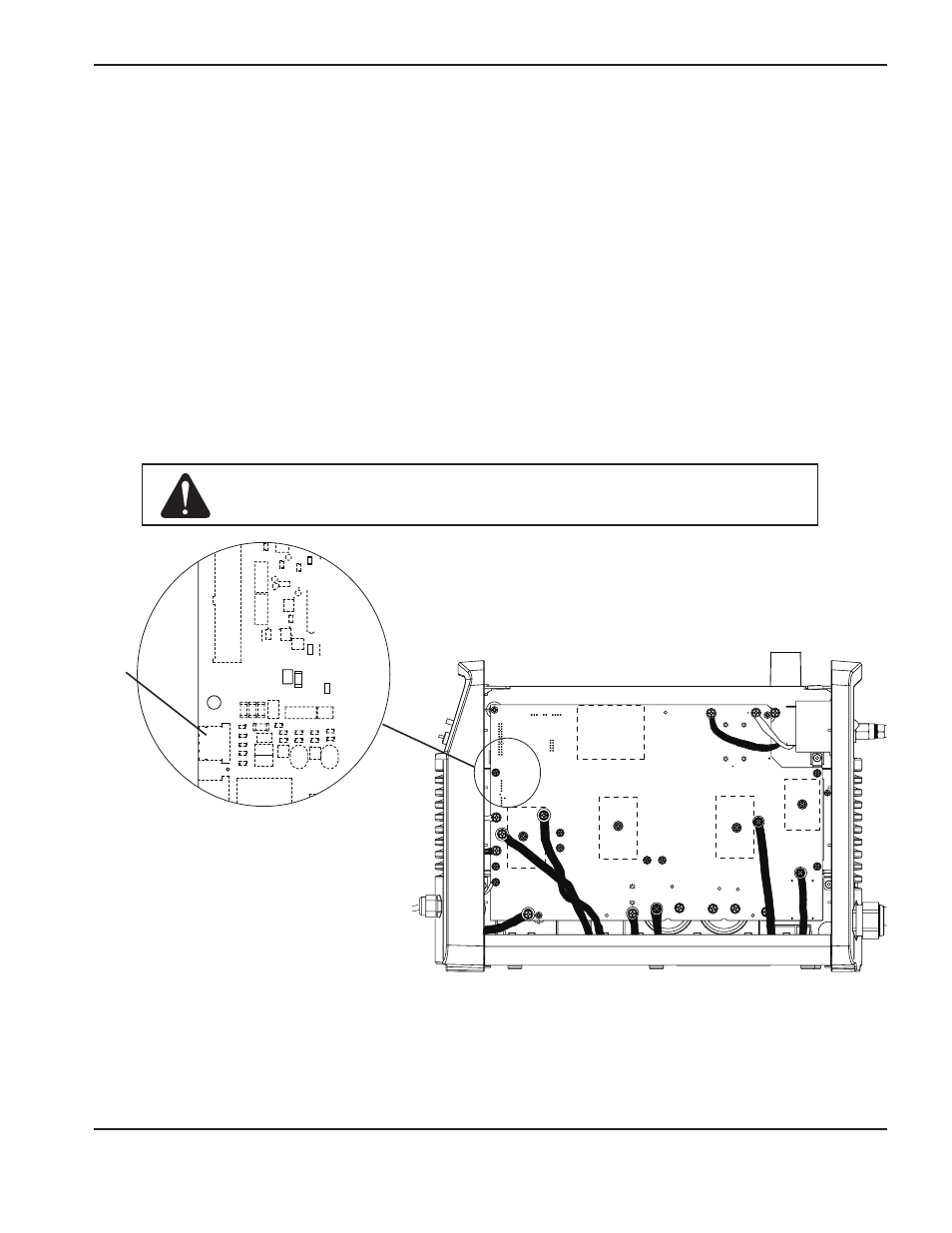

J10
J7 (or J8)
J10
Attenzione: Durante il test, rimuovere i consumabili per evitare l'attivazione
accidentale della torcia.
