SOSTITUZIONE DEI COMPONENTI
6-4 powermax
45 Manuale di manutenzione
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC

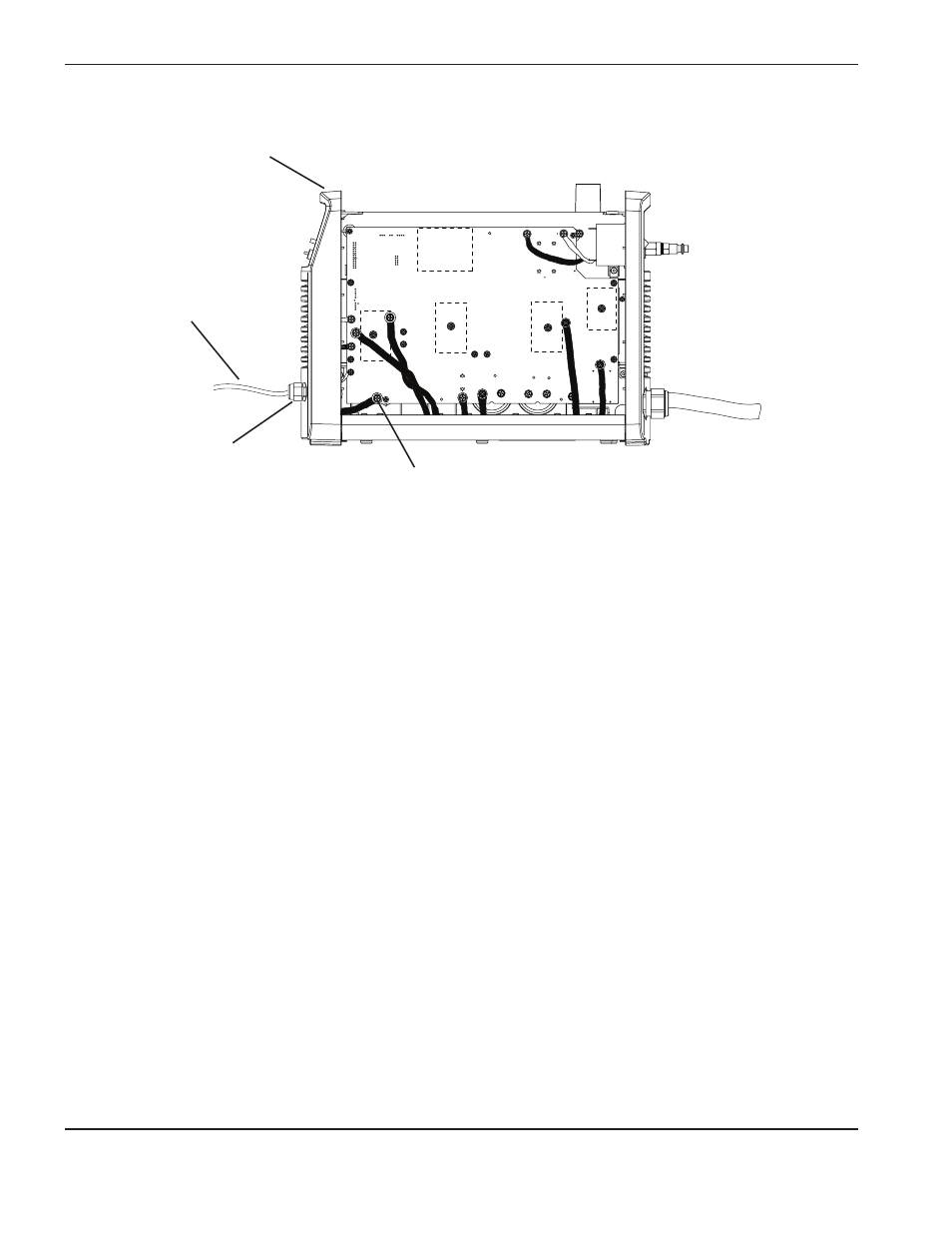

Cavo di massa
Collegamento del cavo di lavoro al
pannello generatore (J21)
Pannello anteriore
Pressacavo
5. Inserire l'estremità del connettore del nuovo cavo di lavoro attraverso il pannello frontale e fissare il pressacavo nel
foro del pannello.
6. Far scorrere il dado sul connettore del cavo di lavoro. Inclinare delicatamente il pannello anteriore, allontanandolo
dal generatore, quindi avvitare il dado sul passacavo.
7. Collegare il cavo di lavoro al pannello generatore su J21 utilizzando la vite precedentemente rimossa. La coppia
di serraggio per questo collegamento è di 23,4 kg cm.
8. Riallineare il pannello frontale.
9. Sostituire la barriera in Mylar e far scorrere il coperchio posteriore sul generatore. Posizionare l'impugnatura sopra
i fori presenti nella parte superiore del coperchio, quindi fissare il coperchio con le due viti.
10. Ricollegare l'alimentazione elettrica e quella del gas.
Sostituire il cavo di alimentazione (CSA da 200-240 V e CE da 230 V)
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.
2. Rimuovere le 2 viti dall'impugnatura sulla parte superiore del generatore. Rimuovere l'impugnatura, quindi sollevare
il coperchio dal generatore. Rimuovere la barriera in Mylar che protegge il pannello generatore.
Il cavo di alimentazione CSA da 200-240 V ha un filo nero e uno bianco che si collegano all'interruttore
di accensione e un filo di massa verde che si collega al dissipatore di calore.
Il cavo di alimentazione CE da 230 V ha un filo marrone e uno blu che si collegano all'interruttore di accensione
e un filo di massa giallo/verde che si collega al dissipatore di calore.
3. Rimuovere il pannello posteriore o inclinarlo delicatamente allontanandolo dal generatore.
