MONTAGGIO DEL GENERATORE
powermax
45 Manuale di manutenzione
2-7
Alimentazione gas Powermax45
Filtro acqua e particelle Filtro olio Filtro vapori dell'olio
Ulteriore filtraggio del gas

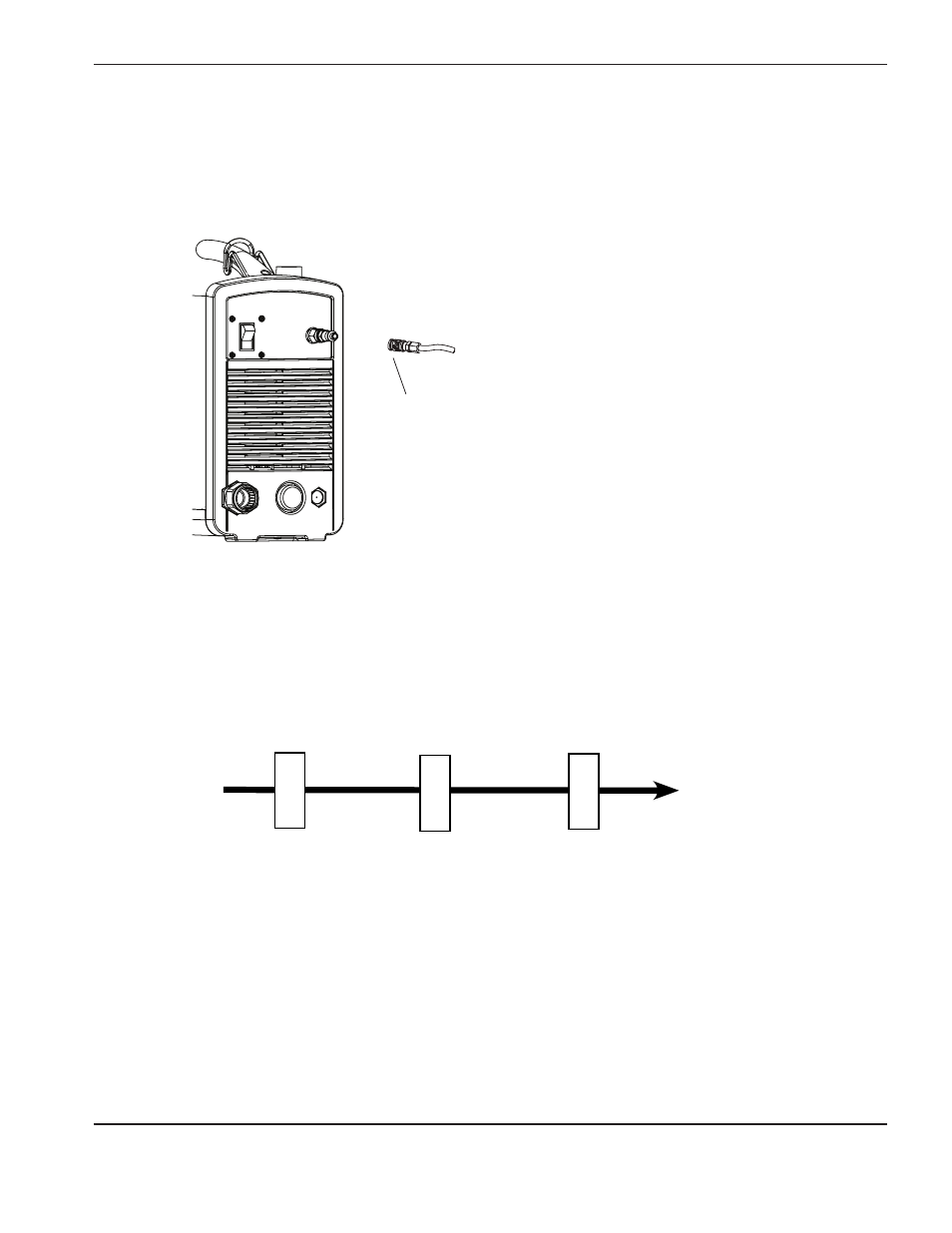

Se nella linea del gas entrano umidità, olio e altri agenti contaminanti a causa delle condizioni del sito, utilizzare un
sistema di filtraggio a coalescenza a tre fasi, ad esempio il kit filtro Eliminizer (codice articolo 128647) disponibile
presso i distributori Hypertherm. Un sistema di filtraggio a 3 fasi funziona come mostrato di seguito per la rimozione
degli agenti contaminanti dall'alimentazione del gas.
Il sistema di filtraggio deve essere installato tra l'accoppiatore a sgancio rapido e il generatore.
Alimentazione gas 5,5–6,9 bar
massimo 9,3 bar con una portata di almeno
165,2 l/min. La portata e la pressione
raccomandate sono 170 l/min a 6,2 bar.
Collegamento dell'alimentazione del gas
Collegare l'alimentazione del gas al sistema mediante un tubo flessibile a gas inerte con un diametro interno di 9,5 mm
e un accoppiatore a sgancio rapido 1/4 NPT o un accoppiatore a sgancio rapido 1/4 NPT x G-1/4 BSPP (unità CE).
