MONTAGGIO DELLA TORCIA
powermax
45 Manuale di manutenzione
3-7
3. Scollegare i cavi per il sensore del cappuccio sul connettore al centro.

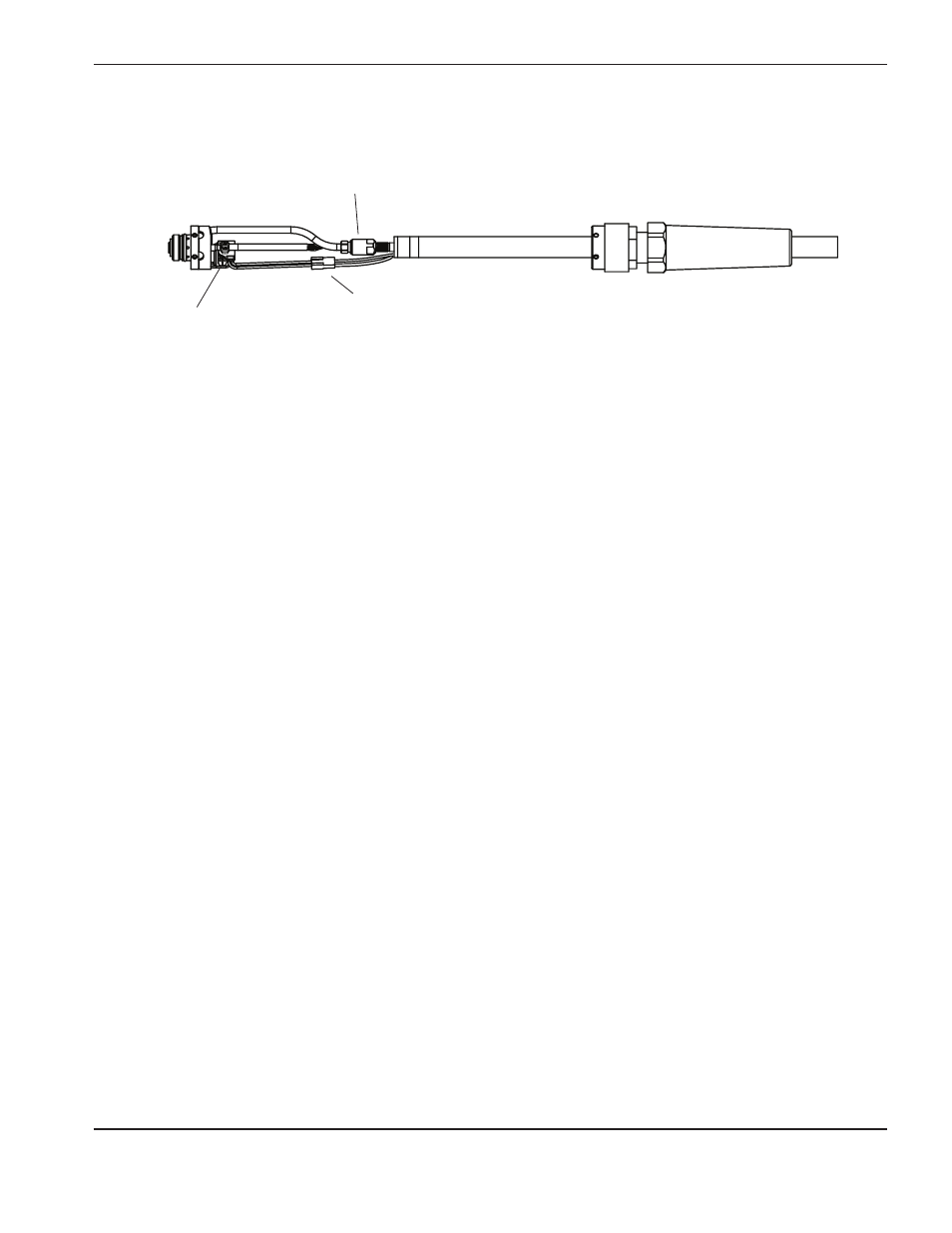

Connettore a filo del
sensore del cappuccio
Collegamento della linea di alimentazione del gas
Vite per il collegamento del
cavo di alimentazione allo
stantuffo
4. Utilizzare un cacciavite con taglio a croce n. 2 e un giradadi da 1/4-pollici (o chiave regolabile) per rimuovere
la vite e il dado che assicurano il cavo di alimentazione della torcia allo stantuffo (se necessario, girare lo stantuffo
per poter accedere alla vite).
5. Utilizzare chiavi da 5/16 pollici (8 mm) e da 3/8-pollici (o chiavi regolabili) per allentare il dado che fissa la linea
di alimentazione del gas al cavo della torcia. Riporre il corpo torcia da un lato.
Nota: Rivestire l'estremità della linea del gas sul cavo torcia con nastro per impedire l'ingresso nella linea del gas
di particelle di sporco e altri agenti contaminanti quando si instrada il cavo attraverso la guida.
6. Instradare il cavo torcia nella guida del banco da taglio.
7. Collegare nuovamente il cavo di alimentazione della torcia allo stantuffo torcia mediante la vite e il dado.
Ruotare lo stantuffo in modo che la vite non interferisca con il sensore del cappuccio.
8. Ricollegare la linea del gas al cavo torcia.
9. Unire le due metà del connettore a filo del sensore del cappuccio.
10. Far scorrere il manicotto di posizionamento sul corpo torcia e verificare che i fori della vite siano allineati.
Riposizionare le tre viti su ogni estremità.
11. Se si utilizza la cremagliera, riposizionarla con le due viti nere rimosse in precedenza.
12. Collegare la torcia al carrello torcia attenendosi alle istruzioni del produttore.
