SOSTITUZIONE DEI COMPONENTI
powermax
45
Manuale di manutenzione
6-5

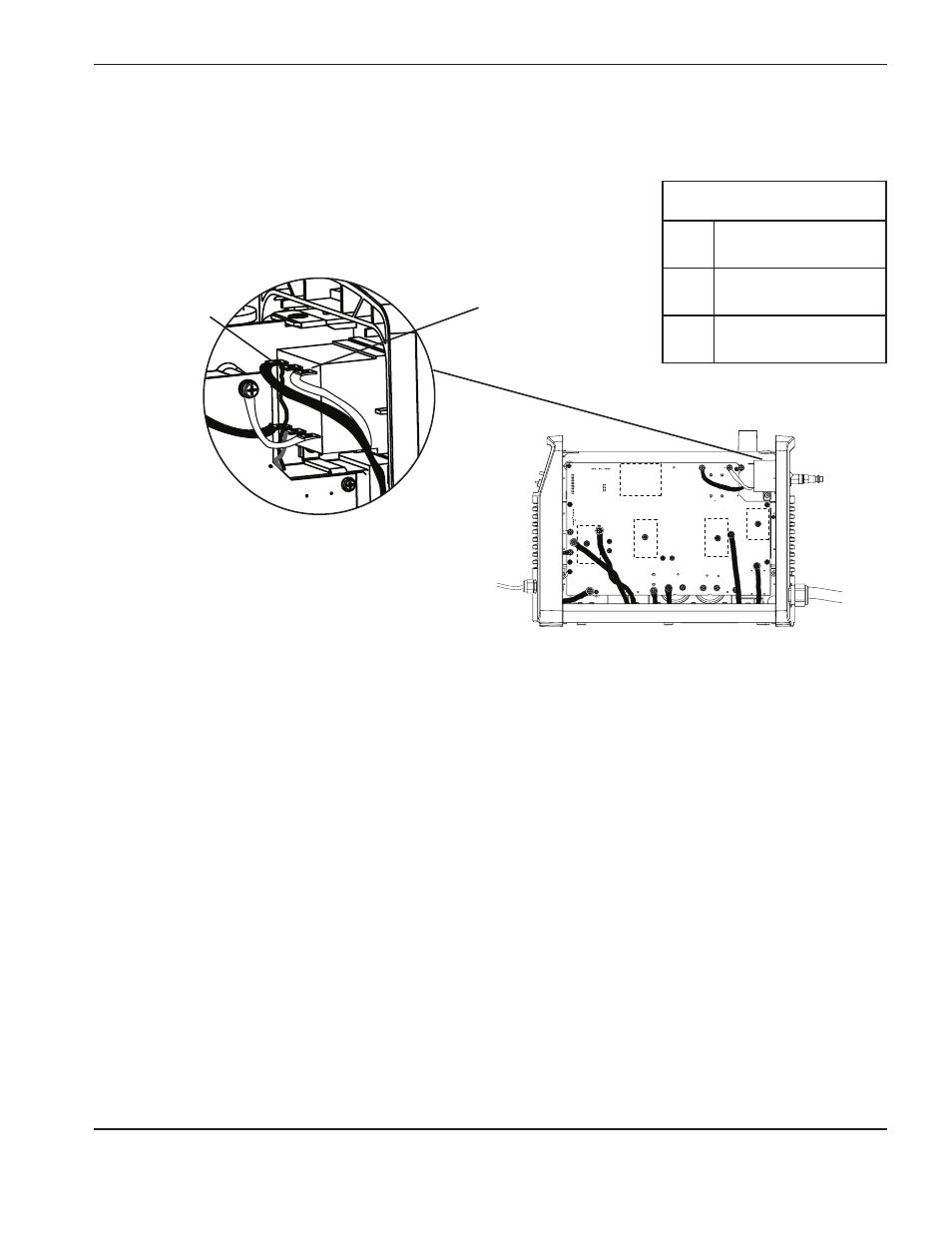

L
Filo nero (CSA)
Filo marrone (CE)
I
Filo bianco (CSA)
Filo blu (CE)
4. Rimuovere la vite di fissaggio del connettore per il filo bianco o blu dall'interruttore di alimentazione per scollegarlo.
5. Rimuovere allo stesso modo il filo nero o marrone.
6. Rimuovere la vite di tenuta del filo verde al dissipatore di calore.
7. Sulla parte esterna del generatore, allentare il dado di fissaggio del pressacavo del cavo di alimentazione per
liberare i fili. Se si sostituisce il pressacavo, utilizzare una chiave regolabile per svitare anche il dado sul lato interno
del generatore.
8. Tirare i fili attraverso il pressacavo o il foro del pannello posteriore per rimuovere il cavo di alimentazione vecchio.
9. Se si dispone di un nuovo pressacavo, farlo scorrere sul nuovo cavo di alimentazione e instradare i fili per il nuovo
cavo di alimentazione attraverso il foro del pannello terminale. Se il vecchio pressacavo è ancora in posizione,
instradare i fili attraverso il pressacavo.
10. Far scorrere il dado del pressacavo sui fili e avvitarlo al pressacavo dal lato interno del pannello terminale.
11. Avvitare il connettore per il filo nero o marrone sul chiodo sul lato superiore sinistro dell'interruttore di alimentazione
con una regolazione della coppia di serraggio di 23,04 kg cm.
12. Avvitare il connettore per il filo bianco o blu sul chiodo sul lato superiore destro dell'interruttore di alimentazione con
una regolazione della coppia di serraggio di 23,04 kg cm.
13. Serrare il filo di massa verde o verde/giallo al dissipatore di calore con una regolazione della coppia di serraggio di
17,28 kg cm.
14. Posizionare i fili nel passaggio dei cavi fino al lato del pannello terminale e a distanza dal pannello generatore.
Quando i fili sono in posizione, serrare il dado di tenuta del pressacavo.
Monofase
Nero (CSA)
Marrone (CE)
I
Bianco (CSA)
Blu (CE)
PE
Verde (CSA)
Verde/Giallo (CE)
TP 19
W
-
+
-
+
TP 18
R
TP 17
B
192 VDC
192 VDC
