SOSTITUZIONE DEI COMPONENTI
powermax
45 Manuale di manutenzione 6-9
10. Collegare il connettore per i fili di colore rosso e nero sul lato sinistro della ventola a J4 (CSA da 200-240 V e CE
da 230 V) o J5 (CE da 400 V) sul pannello generatore.
11. Prestando attenzione a non stringere alcun filo, riposizionare la barriera in Mylar e far scorrere il coperchio sul
generatore. Posizionare l'impugnatura sopra i fori presenti nella parte superiore del coperchio, quindi fissare il
coperchio con le due viti.
12. Ricollegare l'alimentazione elettrica e quella del gas.
Sostituire l'elemento filtrante del gas
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.
2. Rimuovere il coperchio dal generatore.
3. Rimuovere il flessibile di scarico dallo scarico presente nella parte inferiore della base del generatore.
4. Serrare il collare a sgancio rapido sul flessibile di alimentazione del gas, quindi staccare il flessibile del gas dal
raccordo.
5. Svitare il dado che fissa il filtro al sostegno. Inclinare la parte inferiore del filtro allontanandola dal generatore.
6. Svitare lo scarico dalla parte inferiore del filtro (è possibile rimuovere il tubo flessibile per semplificare questa
procedura).
7. Svitare il bicchierino del filtro dal corpo e rimuoverlo.

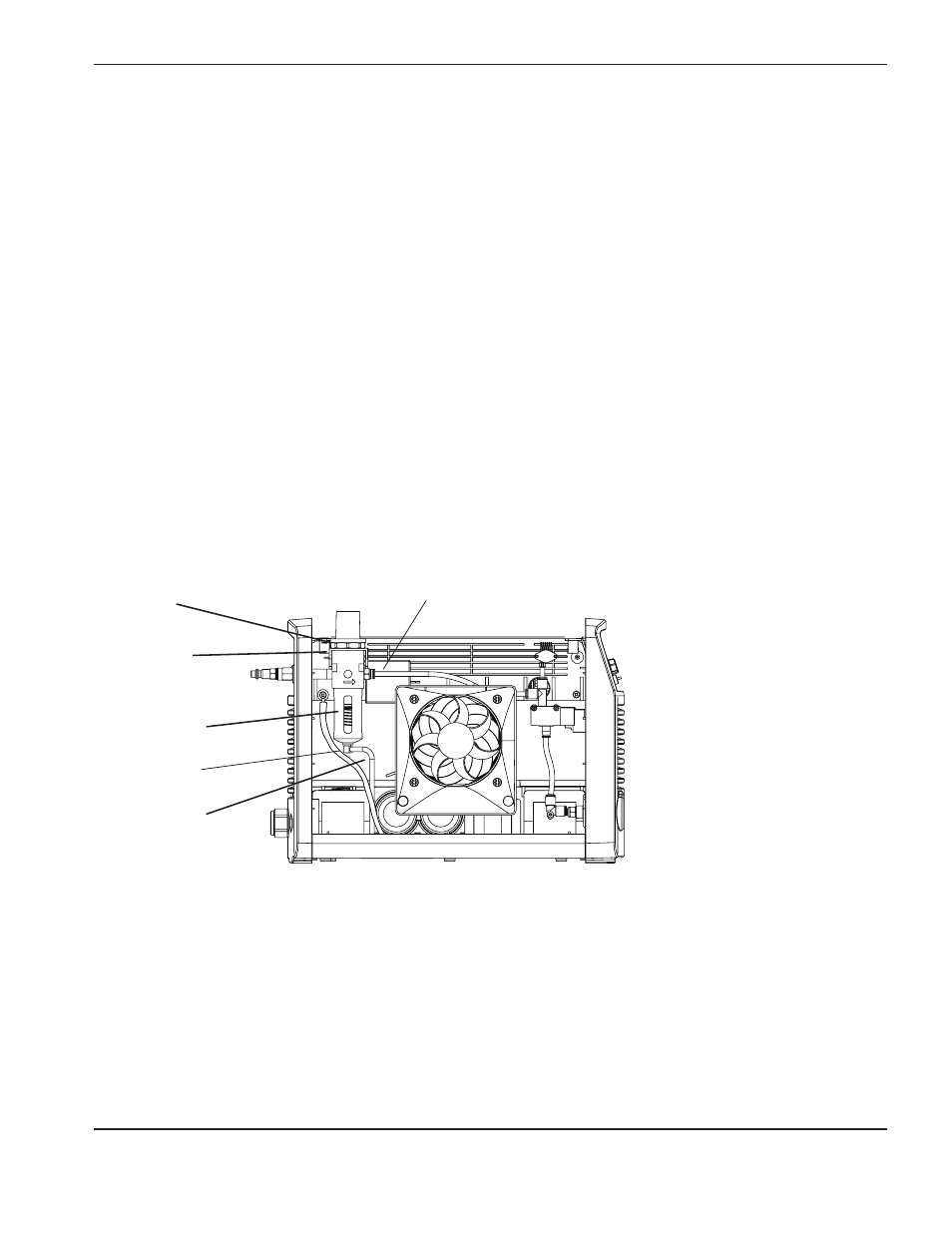

Dado
Sostegno
Bicchierino del filtro
Flessibile di scarico
Flessibili di alimentazione del gas
8. Rimuovere il tubo del filtro in vetro torcendolo e tirandolo delicatamente fino al rilascio.
9. Svitare l'elemento dal corpo del filtro, prestando attenzione a non farlo ruotare.
10. Avvitare il nuovo elemento sul corpo del filtro.
11. Posizionare il tubo del filtro in vetro all'interno del bicchierino del filtro e avvitare lo scarico sulla parte inferiore
del bicchierino del filtro. Ricollegare il tubo flessibile, se precedentemente rimosso.
12. Ricollegare il bicchierino del filtro al corpo del filtro, accertandosi che lo scarico e il tubo flessibile di dispersione
siano rivolti verso il bordo anteriore della ventola.
Scarico
