RICERCA GUASTI E TEST DEL SISTEMA
5-16 powermax
45 Manuale di manutenzione

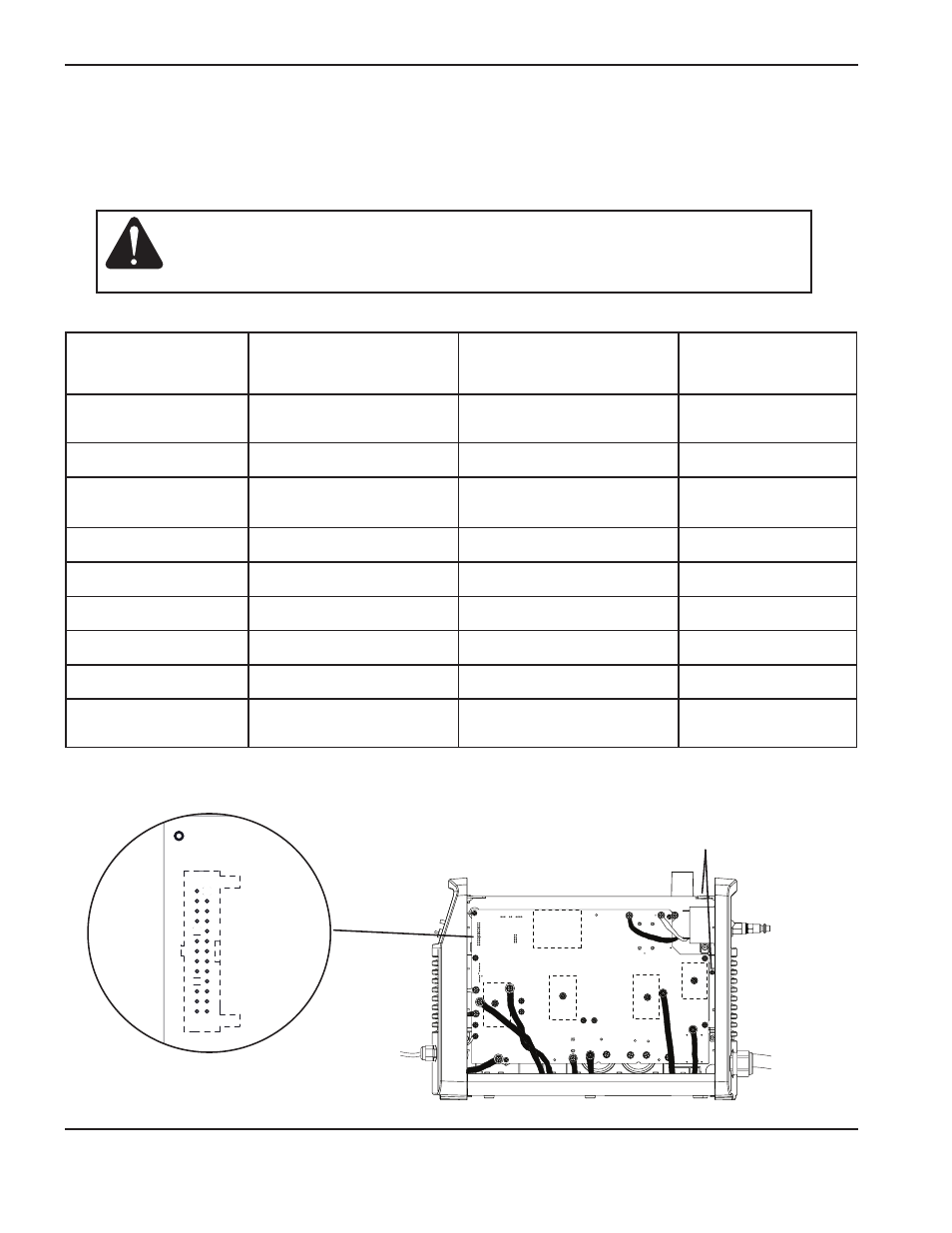

Test 2 — verifiche della tensione del generatore
Con l'alimentazione accesa (ON), utilizzare un misuratore per verificare le tensioni sui pin J7 (J8 su generatori 400 V CE)
elencate nella tabella seguente per essere certi che il pannello generatore funzioni in modo corretto. Se uno dei valori
non è corretto, sostituire il pannello generatore.
Numero pin J7 o J8
a terra
Test
Valore previsto
(200-240 V CSA o 230 V CE)
Valore previsto
(400 V CE)
19
VACR (tensione di linea CA
rettificata)
1,95 V a 230 tensione di linea 2,7 V a 400 tensione
di linea
21 VBUS (tensione bus CC) 2,28 VCC a 385 VBUS 2,178 VCC a 560 VBUS
18
(solo 200-240 e 230 V) IPFC (corrente in ingresso)
< 0,1 VCC Non applicabile
20 IFB (corrente in uscita) < 0,1 VCC < 0,1 VCC
22 ITF (corrente di trasferimento) < 0,1 VCC < 0,1 VCC
25 3,3 VCC 3,3 VCC, ±5% 3,3 VCC, ±5%
24 5 VCC 5 VCC, ±5% 5 VCC, ±5%
12 Pin di rilevamento 24 V 2,2 VCC 2,2 VCC
16 Segnale di avvio
3,2 VCC chiuso
0 VCC aperto
3,2 VCC chiuso
0 VCC aperto
Nota: Per testare i valori al pin 16, la torcia e il generatore devono essere posizionati in modo tale che si possa
tirare e rilasciare in modo sicuro il grilletto della torcia.
J7 (J8 for 400 V)
1 2
25 26
Eseguire la messa a terra con la clip del cavo
di messa a terra o con il dissipatore di calore
Attenzione: Non utilizzare -VBUS come massa, poiché ciò potrebbe danneggiare
seriamente il generatore. Eseguire invece il collegamento a massa
alla clip del filo di massa sul pannello posteriore o al dissipatore di
calore come mostrato di seguito.
Nota: Tutti i valori possono essere ±10%.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
