SOSTITUZIONE DEI COMPONENTI
6-16 powermax
45 Manuale di manutenzione
4. Rimuovere i connettori su J10, J12 e J22 sul lato dissipatore di calore del pannello generatore.
5. Rimuovere i connettori su J4, J5 e J6 sul lato dissipatore di calore del pannello generatore.
6. Rimuovere i fili per i trasformatori e gli induttori su J13, J14, J15, J16, J17, J18, J19 e J20.
7. Rimuovere il terminale ad anello del cavo di lavoro da J21 e le 4 viti del condensatore.
8. Rimuovere le 3 viti di tenuta, le 4 viti della resistenza e le 4 viti del gruppo dissipatore di calore.
9. Se si dispone di un pannello generatore CE da 400 V più vecchio con 2 diodi del ponte di ingresso (e senza la
piccola fessura sotto il foro della vite del gruppo dissipatore di calore), rimuovere le 2 viti di fissaggio degli IGBT
e le 2 viti di fissaggio dei diodi del ponte di ingresso al dissipatore di calore. È possibile accedere alle viti mediante
i fori presenti sul pannello generatore.
Se si dispone di un pannello generatore CE da 400 V nuovo con un singolo diodo del ponte di ingresso (e con
una piccola fessura sotto al foro della vite del dissipatore di calore), rimuovere le 2 viti di fissaggio degli IGBT e la
vite di fissaggio del diodo del ponte di ingresso al dissipatore di calore. È possibile accedere alle viti mediante i fori
presenti sul pannello generatore.

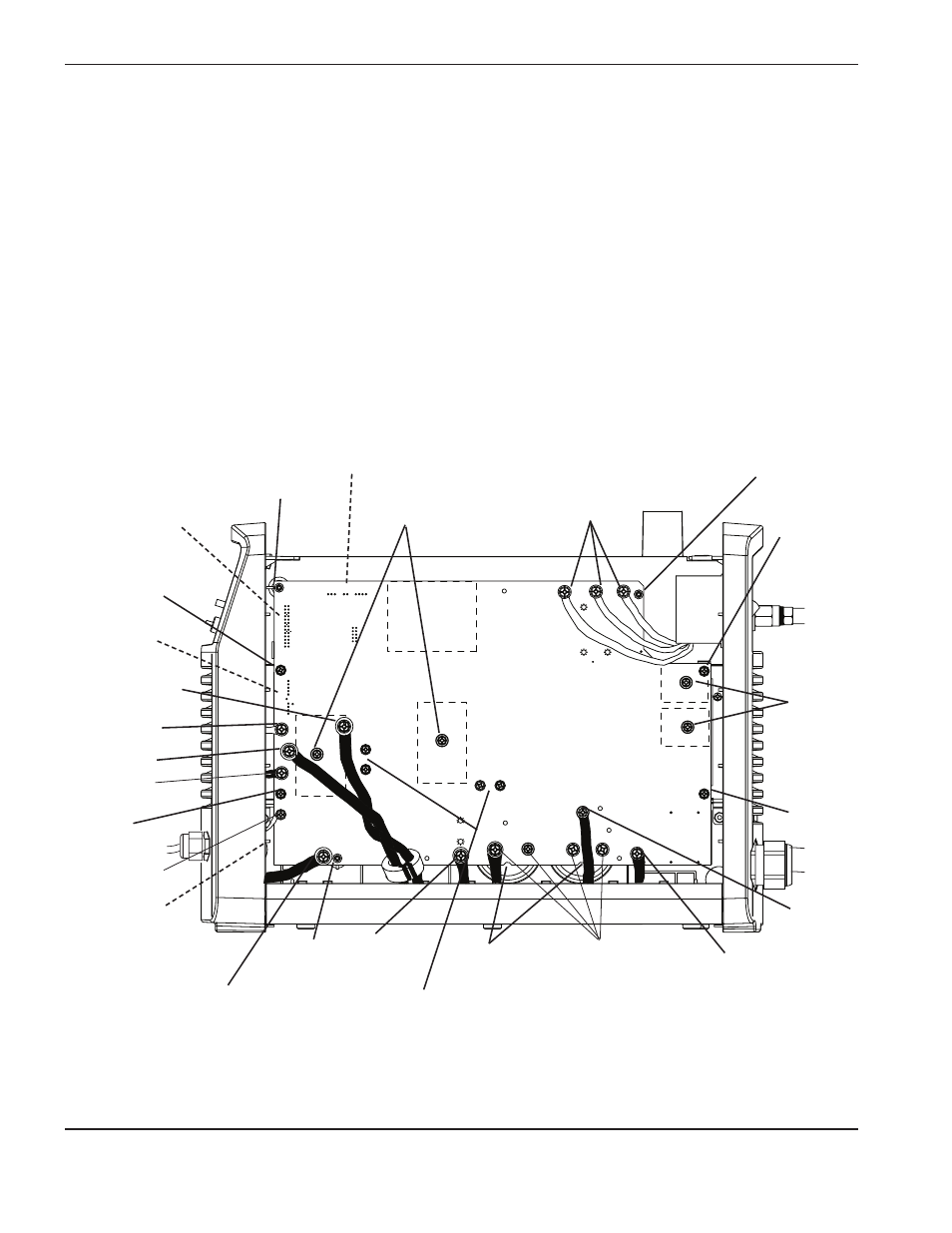

VECCHIO pannello generatore da 400 V
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Piattina (J8)
J 10 e J12
J13
J14
J15
Vite gruppo
dissipatore
di calore
Vite gruppo
dissipatore
di calore
J16
J18
J19
J20
Connettore cavo
di lavoro (J21)
Vite di fissaggio Viti condensatore (4)
Viti resistenza (4)
J17
J4, J5 e J6
Vite di fissaggio
Vite di fissaggio
Viti di fissaggio
IGBT (2)
Fili interruttore di accensione/
spegnimento
Vite gruppo
dissipatore
di calore
Vite gruppo
dissipatore
di calore
J22
J3 J2
Viti dei diodi
del ponte in
ingresso (2)
Sfiati di rilascio
pressione
