MONTAGGIO DELLA TORCIA
3-26
powermax
45
Manuale di manutenzione
3
4
12
13
14

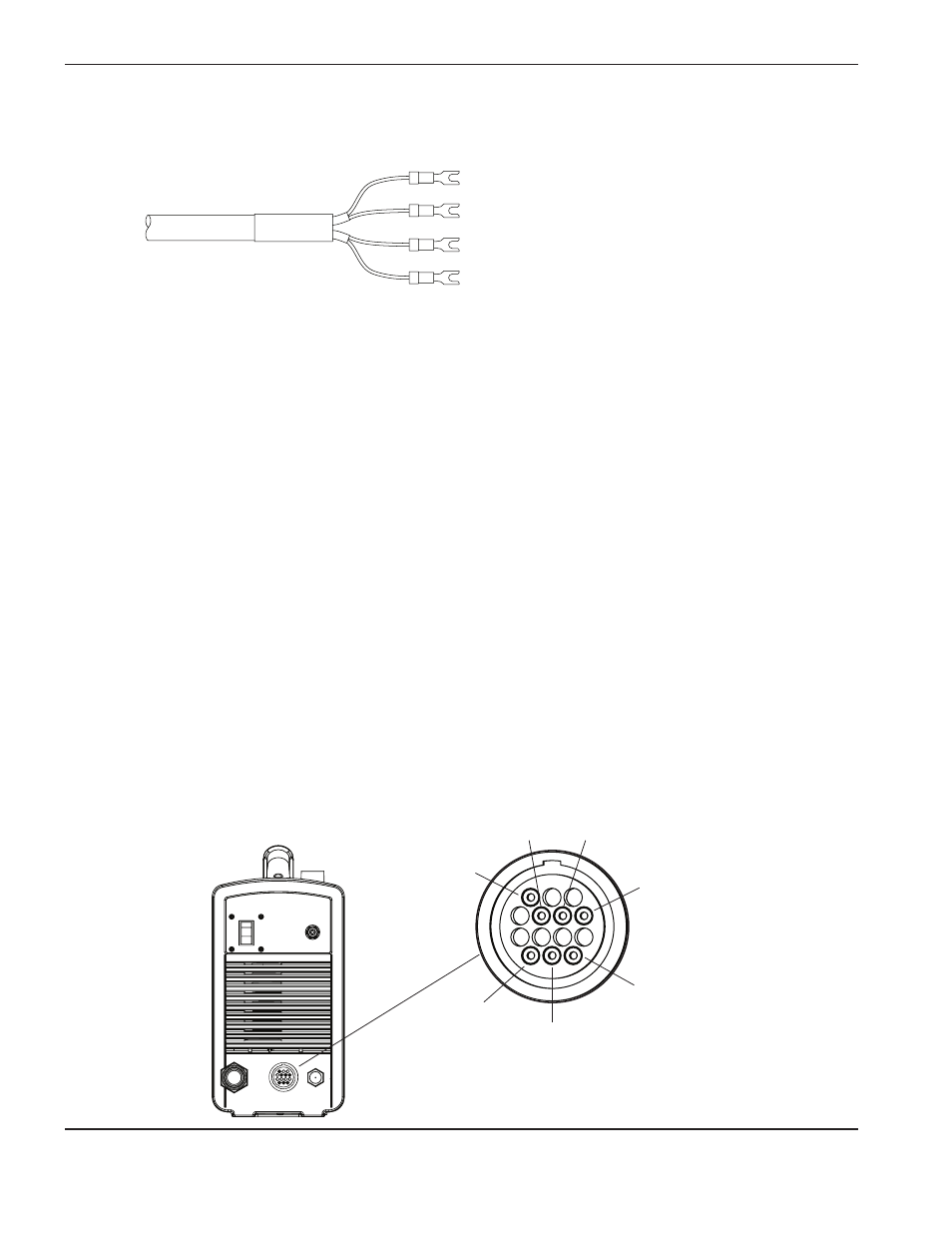

• Per utilizzare solo i segnali per il trasferimento dell'arco e l'avvio plasma (4 fili), utilizzare il codice articolo 023206
(7,62 m) o il codice articolo 023279 (15,24 m). Questi cavi sono provvisti di connettori a forcella, come mostrato
nella seguente immagine:
6
5
Nota: Il coperchio sulla presa dell'interfaccia macchina impedisce alla polvere e all'umidità di danneggiarla quando
non in uso. Nel caso in cui sia danneggiato o perso, sostituire il coperchio (codice articolo 127204).
Il cavo di interfaccia macchina deve essere installato da un tecnico di assistenza qualificato. Per installare un cavo
di interfaccia macchina:
1. Disconnettere l'alimentazione dal sistema (OFF) e scollegare il cavo di alimentazione.
2. Rimuovere il coperchio della presa dell'interfaccia macchina dal retro del generatore.
3. Collegare il cavo di interfaccia macchina Hypertherm al generatore.
4. Se si utilizza un cavo con un connettore D-sub sull'altra estremità, collegarlo al connettore con piedini appropriato
sul controller dell'altezza torcia o sul CNC. Fissarlo con le viti sul connettore D-sub.
Se si utilizza un cavo con fili e connettori a forcella sull'altra estremità, terminare il cavo di interfaccia macchina
all'interno della copertura elettrica dei controller di altezza torcia elencati e certificati o dei controller CNC per
impedire all'operatore di accedere ai collegamenti dopo l'installazione. Verificare che i collegamenti siano stati
realizzati correttamente e che tutte le parti in tensione siano coperte e protette prima di mettere in funzione
l'apparecchiatura.
Nota: L'integrazione tra l'apparecchiatura Hypertherm e quella fornita dal cliente, compresi i cavi e i fili
di collegamento, se non elencati e certificati come un sistema, è soggetta a ispezione da parte
delle autorità locali presso il sito di installazione finale.
Le prese dei connettori per ogni tipo di segnale trasmesso dal cavo di interfaccia macchina sono mostrate di seguito.
Nella tabella riportata alla pagina seguente vengono fornite informazioni dettagliate su ogni tipo di segnale.
